| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | FPC011 |
| 최소 주문 수량: | 1 조각 |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 작업 일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |

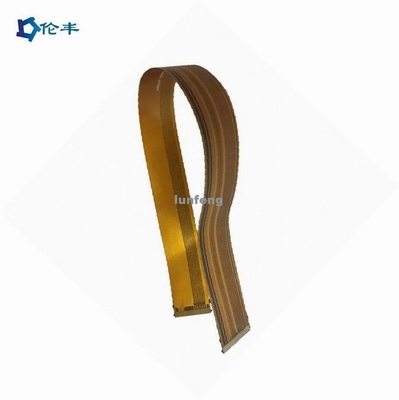

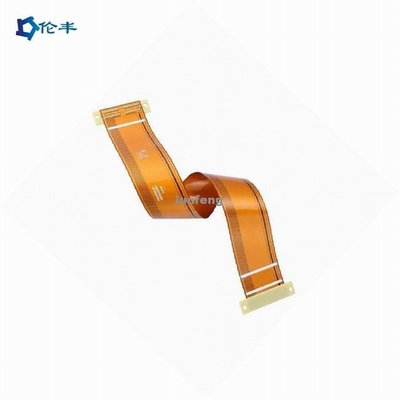

| 이름: | 코드 인쇄 회로 FPC 유연한 회로 기판 유연한 PCB FPC 케이블 | 애플리케이션: | 가전제품, 전자제품 |
|---|---|---|---|
| 재료:: | 폴리이미드, 파이 | 구리 두께:: | 0.4-2mil(10-50um), |
| 보드 두께:: | 0.2-6mm | 크기: | 맞춤형 |
| 표면 마무리:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 | 솔더 마스크: | 노란색 PI 필름 |
| 안건: | OEM ODM | 개요: | 펀칭 / 레이저 컷 / 드릴 |
| 구리 두께: | 1/2OZ 1OZ 2OZ 3OZ, | ||
| 하이 라이트: | Polyimild FPC 연성 회로 기판,PI 필름 FPC 연성 회로 기판,PCB 플렉스 인쇄 회로 |
||
유연한 인쇄 회로의 이점
디자인의 정확성
연성 인쇄 회로는 대부분 자동화 기계를 사용하여 설계되기 때문에 설계 오차가 적습니다.이것은 우수한 전자 기기의 주요 특성입니다.오늘날 사용되는 첨단 전자 장치의 대부분은 요구되는 높은 수준의 정밀도 때문에 연성 회로 기판을 사용합니다.높은 수준의 정밀도가 필요한 장치의 예로는 의료 환경에서 사용되는 장치가 있습니다.
그들은 가볍다
회로 기판은 쉽게 접힐 수 있으므로 다른 구성 요소에 맞추기 어려운 구획에 배치할 수 있습니다.엔지니어는 패키지 크기를 줄이기 위해 경량인 이러한 회로를 활용합니다.
유연성
유연성이 있기 때문에 단단한 회로 기판이 자주 생성하는 무게와 공간의 스트레스를 사용자에게 덜어줄 수 있습니다.연성회로기판을 설치할 때 다양한 높이로 구부릴 수 있습니다.이를 통해 다양한 전자 장치의 기능 수준을 향상시킬 수 있습니다.
|
FPC 케이블(Flexible Printed Circuit) 사양
|
|
| 층 | 1-6층 |
| FPC 크기(최대/최소) | 최소: 10x45mm 최대: 250x1200mm |
| 두께 | 0.050mm-0.2mm |
| 관통 구멍 직경(최대) | 6.5mm |
| 관통 구멍 크기(최소) | 0.2mm |
| 관통 구멍 공차 | ±0.025mm |
| 구멍 구리 두께 | 최소 8μm 최대 38μm |
| 최소 선 너비/간격 | 0.04/0.04mm |
| 에칭 공차 | ±20% |
| 구멍의 패턴 정확도 | ±2mil |
| 펀칭 사이즈(최대) | φ3.175mm |
| 펀칭 사이즈(최소) | φ2.0mm |
| 펀칭 조리개 두께(최대) | 0.2mm |
| 열경화성 잉크 내성 | ±0.2mm |
| 그린 오일(최소) | 0.1mm |
| 솔더 패드(최소) | 8mil*8mil |
| 솔더 패드 거리(최소) | 8백만 |
| 공차(최소) | ±0.1mm |
| 사용 가능한 라미네이트 재료 | Pl.애완 동물.FR4-PL |
| 동박 두께 |
12um, 18um, 35um, 70um
|
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
