| 브랜드 이름: | Lunfeng |
| 모델 번호: | FPC001 |
| MOQ: | 1 조각 |
| 지불 조건: | T/T, 서부 동맹 |
| 공급 능력: | 달 당 500000 조각/조각 |

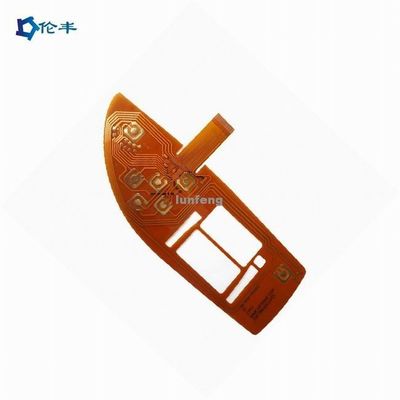

FPC 연성 회로 기판 플렉스 PCB FPC 케이블
PCB는 여러 재료 층이 열과 접착제로 적층된 케이크와 같은 구조를 가집니다. 이중층 PCB 제조는 이중면 인쇄 회로 기판이라고도 하며, 두 개의 전도성 패턴 층을 가진 인쇄 회로 기판을 포함합니다. 이중면 PCB 회로는 비아를 사용하여 상단과 하단 층을 번갈아 사용함으로써 더 가깝고 광범위한 라우팅 트레이스를 가능하게 합니다. 현재 이중면 인쇄 회로 기판 기술은 업계에서 가장 널리 사용되는 PCB 유형입니다.
| 매개변수 | 사양 |
|---|---|
| 층 | 1-6층 |
| FPC 크기 (최대/최소) | 최소: 10x45mm | 최대: 250x1200mm |
| 두께 | 0.050mm - 0.2mm |
| 관통 홀 직경 (최대) | 6.5mm |
| 관통 홀 크기 (최소) | 0.2mm |
| 관통 홀 허용 오차 | ±0.025mm |
| 홀 구리 두께 | 최소 8μm | 최대 38μm |
| 최소 라인 폭/간격 | 0.04/0.04 mm |
| 에칭 허용 오차 | ±20% |
| 홀 패턴 정확도 | ±2mil |
| 펀칭 크기 (최대) | φ3.175mm |
| 펀칭 크기 (최소) | φ2.0mm |
| 펀칭 개구부 두께 (최대) | 0.2mm |
| 열경화성 잉크 허용 오차 | ±0.2mm |
| 녹색 오일 (최소) | 0.1mm |
| 솔더 패드 (최소) | 8mil×8mil |
| 솔더 패드 거리 (최소) | 8mil |
| 허용 오차 (최소) | ±0.1mm |
| 사용 가능한 라미네이트 재료 | PI, PET, FR4-PI |
| 구리 포일 두께 | 12um, 18um, 35um, 70um |
