| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | FPC010 |
| 최소 주문 수량: | 1 조각 |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 영업일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |

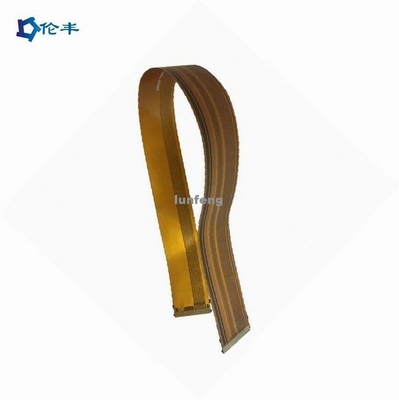

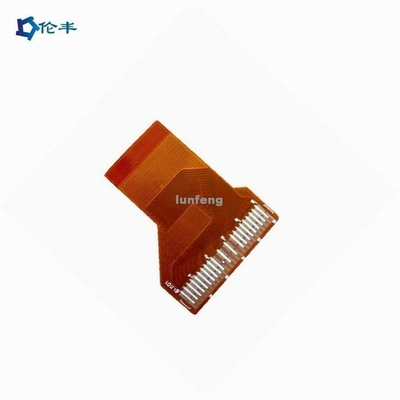

| 이름: | 후면 접착제가 있는 유연한 FPC 유연한 회로 기판 PI 유연한 PCB | 애플리케이션: | 가전제품, 전자제품 |
|---|---|---|---|
| 재료:: | 폴리이미드, 파이 | 구리 두께:: | 0.4-2mil(10-50um), |
| 보드 두께:: | 0.2-6mm | 크기: | 주문을 받아서 만들어진 크기 |
| 표면 마무리:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 | 솔더 마스크: | 노란색 PI 필름 |
| 안건: | OEM | 개요 프로필: | 펀칭 / 레이저 컷 / 드릴 |
| 구리 두께: | 1/2OZ 1OZ 2OZ 3OZ,1oz/1/2oz/1/3oz | ||
| 하이 라이트: | PI 경질 연성 인쇄 회로 기판,1OZ 경성 연성 인쇄 회로 기판,노란색 PI 필름 경성 연성 기판 |
||
유연한 인쇄 회로의 이점
장기 성과
연성회로기판의 우수한 품질은 내구성과 장기적인 성능을 가능하게 합니다.이 보드에 포함된 낮은 연성과 질량의 특성으로 인해 진동의 영향을 극복할 수 있으므로 향상된 성능을 가질 수 있습니다.오랫동안 내구성을 유지하는 전자 제품의 능력은 사용자에게 엄청난 이점입니다.아시다시피 전자제품은 오늘날 가정에서 흔히 볼 수 있는 제품이므로 오랫동안 좋은 상태를 유지할 수 있는 것이 부가가치입니다.
비용 절감
다른 장치와 비교하여 PCB 비용을 줄이는 모든 장치 또는 재료의 용량은 추가 이점을 제공합니다.연성 인쇄 회로는 작은 공간에 들어갈 수 있다는 점을 감안할 때 연성 인쇄 회로 조립 비용을 크게 줄입니다.같은 맥락에서 재작업 시간, 테스트 시간, 불량품을 줄여 비용을 절감할 수 있습니다.
고온 사용 가능
이러한 회로 기판의 폴리이미드 재료는 고온을 견딜 수 있는 능력이 있으며 산 및 오일과 같은 재료에도 내성이 있습니다.연성 회로 기판은 섭씨 400도의 높은 온도를 견딜 수 있으므로 고온 응용 분야에 신뢰할 수 있는 옵션이 됩니다.
|
FPC 케이블(Flexible Printed Circuit) 사양
|
|
| 층 | 1-6층 |
| FPC 크기(최대/최소) | 최소: 10x45mm 최대: 250x1200mm |
| 두께 | 0.050mm-0.2mm |
| 관통 구멍 직경(최대) | 6.5mm |
| 관통 구멍 크기(최소) | 0.2mm |
| 관통 구멍 공차 | ±0.025mm |
| 구멍 구리 두께 | 최소 8μm 최대 38μm |
| 최소 선 너비/간격 | 0.04/0.04mm |
| 에칭 공차 | ±20% |
| 구멍의 패턴 정확도 | ±2mil |
| 펀칭 사이즈(최대) | φ3.175mm |
| 펀칭 사이즈(최소) | φ2.0mm |
| 펀칭 조리개 두께(최대) | 0.2mm |
| 열경화성 잉크 내성 | ±0.2mm |
| 그린 오일(최소) | 0.1mm |
| 솔더 패드(최소) | 8mil*8mil |
| 솔더 패드 거리(최소) | 8백만 |
| 공차(최소) | ±0.1mm |
| 사용 가능한 라미네이트 재료 | Pl.애완 동물.FR4-PL |
| 동박 두께 |
12um, 18um, 35um, 70um
|
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
