| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | FPC009 |
| 최소 주문 수량: | 1 조각 |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 작업 일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |

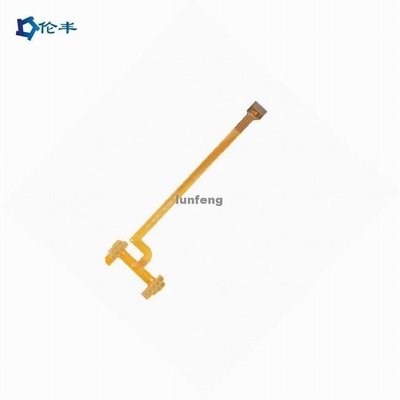

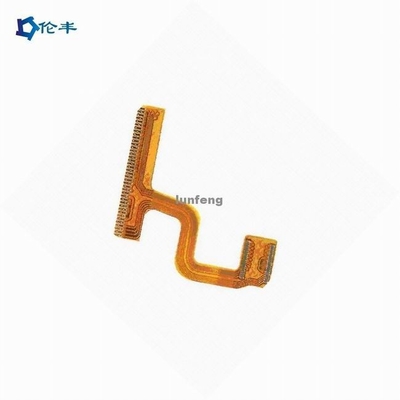

| 이름: | 커넥터가 있는 FPC 연성 회로 기판 폴리이미드 PI 소재 | 애플리케이션: | 전자 장비 |
|---|---|---|---|
| 재료:: | 폴리이미드, 파이 | 구리 두께:: | 0.4-2mil(10-50um), |
| 보드 두께:: | 0.2-6mm | 크기: | 주문을 받아서 만들어진 크기 |
| 표면 마무리:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 | 솔더 마스크: | 노란색 PI 필름 |
| 안건: | OEM/ODM | 조립 서비스: | FPC 만들기 |
| 개요 프로필: | 펀칭 / 레이저 컷 / 드릴 | ||
| 하이 라이트: | 10-50um FPC 연성 회로 기판,폴리이미드 PI FPC 연성 회로 기판,커넥터 연성 인쇄 회로 기판 |
||
유연한 인쇄 회로의 이점
디자인 자유도를 위한 용량
유연한 인쇄 회로는 설계 자유도가 있습니다.그들은 단지 이중층에 국한되지 않습니다.이것은 엔지니어에게 큰 이점입니다.이러한 종류의 자유를 통해 엔지니어는 서로 다른 상호 연결이 있는 복잡한 구성을 생각해낼 수 있습니다.또한 유연한 인쇄 회로는 다양한 구성 요소를 수용할 수 있습니다.엔지니어나 디자이너에게 물어보면 디자인의 자유를 누릴 수 있는 능력이 다양성과 창의성을 발휘할 수 있는 능력을 길러준다고 말할 것입니다.
고밀도 구성이 가능합니다.
도금된 스루홀 및 표면 실장 구성요소의 조합을 허용할 수 있기 때문에 고밀도 장치를 위한 공간을 제공할 수 있습니다.구성 요소 사이의 좁은 분리 가능성으로 인해 더 가벼운 도체를 설계할 수 있습니다.이를 통해 추가 구성 요소를 위한 공간을 제공할 수 있습니다.
|
FPC 케이블(Flexible Printed Circuit) 사양
|
|
| 층 | 1-6층 |
| FPC 크기(최대/최소) | 최소: 10x45mm 최대: 250x1200mm |
| 두께 | 0.050mm-0.2mm |
| 관통 구멍 직경(최대) | 6.5mm |
| 관통 구멍 크기(최소) | 0.2mm |
| 관통 구멍 공차 | ±0.025mm |
| 구멍 구리 두께 | 최소 8μm 최대 38μm |
| 최소 선 너비/간격 | 0.04/0.04mm |
| 에칭 공차 | ±20% |
| 구멍의 패턴 정확도 | ±2mil |
| 펀칭 사이즈(최대) | φ3.175mm |
| 펀칭 사이즈(최소) | φ2.0mm |
| 펀칭 조리개 두께(최대) | 0.2mm |
| 열경화성 잉크 내성 | ±0.2mm |
| 그린 오일(최소) | 0.1mm |
| 솔더 패드(최소) | 8mil*8mil |
| 솔더 패드 거리(최소) | 8백만 |
| 공차(최소) | ±0.1mm |
| 사용 가능한 라미네이트 재료 | Pl.애완 동물.FR4-PL |
| 동박 두께 |
12um, 18um, 35um, 70um
|
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
