전자 장비 플렉스 보드 PCB 0.2-6mm 펀칭 플랫 플렉스 PCB

기본 정보
원래 장소: 중국 선전
브랜드 이름: Lunfeng
인증: ISO9001:2015
모델 번호: FPC005
최소 주문 수량: 1 조각
포장 세부 사항: <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord
배달 시간: 7-25 영업일, 협상 예정
지불 조건: T/T, 웨스턴 유니온
공급 능력: 달 당 500000 조각/조각
이름: FPC 연성 회로 기판 연성 인쇄 회로 애플리케이션: 의료 기기, 전자 기기
재료:: 폴리이미드, 파이 구리 두께:: 0.4-2mil(10-50um),
보드 두께:: 0.2-6mm 크기: 주문을 받아서 만들어진 크기
표면 마무리:: HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 안건: OEM
개요 프로필: 펀칭/레이저 컷/드릴 상품명: 심천 QuikPCB led pcb 보드
<i>Min.</i> <b>최소</b> <i>line width</i> <b>선의 폭</b>: 0.1mm
하이 라이트:

0.2-6mm 플렉스 보드 pcb

,

전자 장비 플렉스 보드 pcb

,

펀칭 플랫 플렉스 pcb

FPC 연성 회로 기판 연성 인쇄 회로



층에 따른 연성 회로 기판 분류


단면 연성 회로 기판


이것은 레이어를 기반으로 한 연성 회로 기판의 기본 유형 중 하나입니다.그것은 폴리이미드 필름의 단일 층을 포함합니다.또한 얇은 구리 층이 있습니다.



이중 액세스가 가능한 단면 연성 회로 기판


이름에서 알 수 있듯이 이 회로 기판은 단면이지만 양면에서 액세스할 수 있는 구리 시트가 있습니다.



양면 연성 회로 기판


이러한 특정 회로 기판은 폴리이미드 층의 양쪽에 도체의 이중 층을 포함합니다.



다층 연성 회로


이 회로는 양면 및 단면 유연 회로의 조합을 포함합니다.



앞서 언급한 유형의 연성 회로 기판을 기반으로 설계자와 엔지니어는 다양한 애플리케이션에 대해 더 넓은 선택 범위를 갖고 있음이 분명합니다.유연한 회로 기판을 매우 유용하게 만드는 것은 이러한 유연성입니다.



FPC 케이블(Flexible Printed Circuit) 사양
1-6층
FPC 크기(최대/최소) 최소: 10x45mm 최대: 250x1200mm
두께 0.050mm-0.2mm
관통 구멍 직경(최대) 6.5mm
관통 구멍 크기(최소) 0.2mm
관통 구멍 공차 ±0.025mm
구멍 구리 두께 최소 8μm 최대 38μm
최소 선 너비/간격 0.04/0.04mm
에칭 공차 ±20%
구멍의 패턴 정확도 ±2mil
펀칭 사이즈(최대) φ3.175mm
펀칭 사이즈(최소) φ2.0mm
펀칭 조리개 두께(최대) 0.2mm
열경화성 잉크 내성 ±0.2mm
그린 오일(최소) 0.1mm
솔더 패드(최소) 8mil*8mil
솔더 패드 거리(최소) 8백만
공차(최소) ±0.1mm
사용 가능한 라미네이트 재료 Pl.애완 동물.FR4-PL
동박 두께
12um, 18um, 35um, 70um



자주하는 질문:



Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.

Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.

Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.

Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.

Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.

Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.

Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...

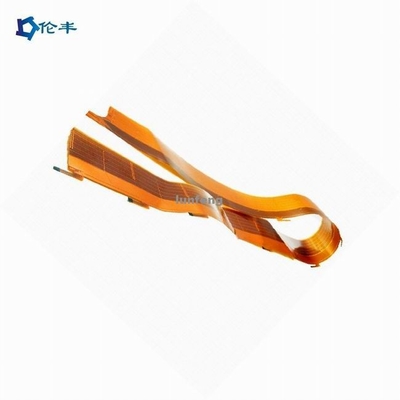

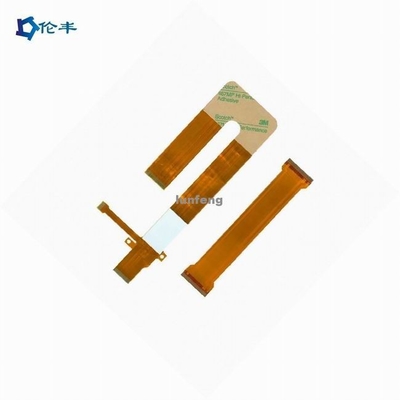

전자 장비 플렉스 보드 PCB 0.2-6mm 펀칭 플랫 플렉스 PCB 0전자 장비 플렉스 보드 PCB 0.2-6mm 펀칭 플랫 플렉스 PCB 1
