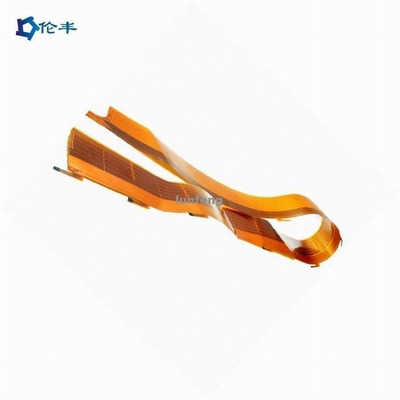

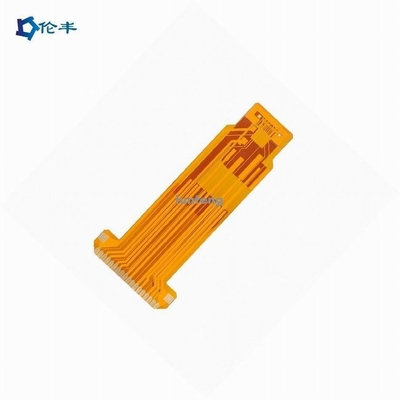

이름: | FPC 연성 회로 기판 연성 PCB 회로 | 애플리케이션: | 의료 기기, 전자 기기 |
---|---|---|---|
재료:: | 폴리이미드, 파이 | 구리 두께:: | 0.4-2mil(10-50um), |
보드 두께:: | 0.2-6mm | 크기: | 주문을 받아서 만들어진 크기 |
<i>Min.</i> <b>최소</b> <i>Line Spacing:</i> <b>줄 간격:</b>: | 0.003'' | 표면 마무리:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 |
안건: | OEM | 색상: | 노랑 |
상품명: | 직업적인 FPC 회로판 가동 가능한 인쇄 회로 기판 | ||
하이 라이트: | PI 연성 회로 기판 재료,Polyimild 연성 회로 기판 재료,0.4-2mil 4층 플렉스 PCB |
유연한 인쇄 회로 란 무엇입니까?
간단히 말해서, 연성 인쇄 회로는 구부리거나 비틀릴 수 있는 회로 기판입니다.이 주장으로부터 그것들은 유연한 구조로 구별된다는 것이 명백하다.이것이 전자 엔지니어와 설계자가 품질을 요구하는 응용 프로그램에서 사용하는 이유입니다.
플렉스 회로라고도 하며 주로 소형 전자 제품에 사용됩니다.휘어지는 특성이 있기 때문에 유연한 인쇄 회로는 폴리이미드와 같은 유연한 기판으로 만들어집니다.
연성 인쇄 회로의 또 다른 중요한 품질은 인쇄 회로 기판보다 우수한 방열성을 갖는다는 것입니다.사용하는 전자제품이 오랫동안 좋은 품질을 유지할 수 있게 해주는 것이 바로 이 품질입니다.
FPC 케이블(Flexible Printed Circuit) 사양
|
|
층 | 1-6층 |
FPC 크기(최대/최소) | 최소: 10x45mm 최대: 250x1200mm |
두께 | 0.050mm-0.2mm |
관통 구멍 직경(최대) | 6.5mm |
관통 구멍 크기(최소) | 0.2mm |
관통 구멍 공차 | ±0.025mm |
구멍 구리 두께 | 최소 8μm 최대 38μm |
최소 선 너비/간격 | 0.04/0.04mm |
에칭 공차 | ±20% |
구멍의 패턴 정확도 | ±2mil |
펀칭 사이즈(최대) | φ3.175mm |
펀칭 사이즈(최소) | φ2.0mm |
펀칭 조리개 두께(최대) | 0.2mm |
열경화성 잉크 내성 | ±0.2mm |
그린 오일(최소) | 0.1mm |
솔더 패드(최소) | 8mil*8mil |
솔더 패드 거리(최소) | 8백만 |
공차(최소) | ±0.1mm |
사용 가능한 라미네이트 재료 | Pl.애완 동물.FR4-PL |
동박 두께 |
12um, 18um, 35um, 70um
|
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
