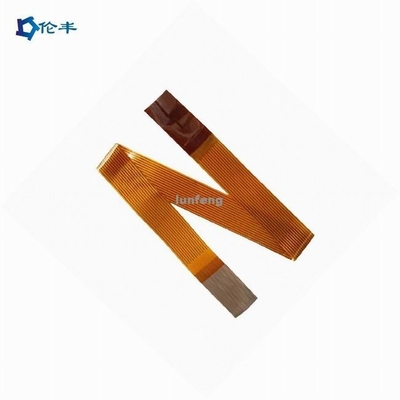

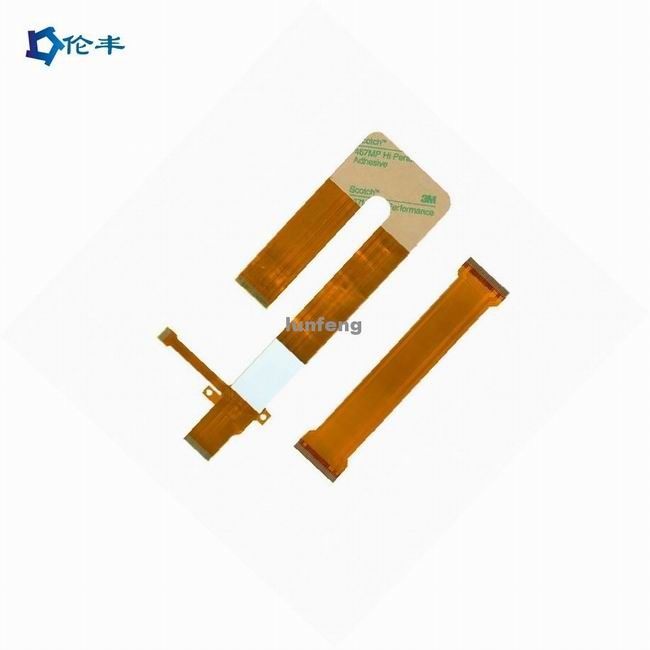

이름: | 후면 접착제가 있는 FPC 연성 회로 기판 PI 연성 PCB | 애플리케이션: | 의료 기기, 전자 기기 |
---|---|---|---|
재료:: | 폴리이미드, | 구리 두께:: | 0.4-2mil(10-50um), 최소 8μm 최대 38μm |
보드 두께:: | 0.2-6mm | <i>Min.</i> <b>최소</b> <i>Hole Size:</i> <b>구멍 크기:</b>: | HDI용 0.1mm(4mil) / 0.15mm(6mil) |
<i>Min.</i> <b>최소</b> <i>Line Width:</i> <b>선의 폭:</b>: | 0.075mm/ 0.075mm (3mil / 3mil) | 크기: | 주문을 받아서 만들어진 크기 |
<i>Min.</i> <b>최소</b> <i>Line Spacing:</i> <b>줄 간격:</b>: | 0.003'' | 표면 마무리:: | HASL/ OSP/ Ag/ ENIG/ ENEPIG/ 침수 은/주석 |
하이 라이트: | FPC 플렉스 인쇄 회로,후면 접착 플렉스 인쇄 회로,Polyimild 플렉스 PCB 소재 |
FPC 케이블(Flexible Printed Circuit) 사양
|
|
층 | 1-6층 |
FPC 크기(최대/최소) | 최소: 10x45mm 최대: 250x1200mm |
두께 | 0.050mm-0.2mm |
관통 구멍 직경(최대) | 6.5mm |
관통 구멍 크기(최소) | 0.2mm |
관통 구멍 공차 | ±0.025mm |
구멍 구리 두께 | 최소 8μm 최대 38μm |
최소 선 너비/간격 | 0.04/0.04mm |
에칭 공차 | ±20% |
구멍의 패턴 정확도 | ±2mil |
펀칭 사이즈(최대) | φ3.175mm |
펀칭 사이즈(최소) | φ2.0mm |
펀칭 조리개 두께(최대) | 0.2mm |
열경화성 잉크 내성 | ±0.2mm |
그린 오일(최소) | 0.1mm |
솔더 패드(최소) | 8mil*8mil |
솔더 패드 거리(최소) | 8백만 |
공차(최소) | ±0.1mm |
사용 가능한 라미네이트 재료 | Pl.애완 동물.FR4-PL |
동박 두께 |
12um, 18um, 35um, 70um
|
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 제조업체/공장입니다.우리는 26년 동안 멤브레인 스위치, 10년 동안 터치 패널을 전문으로 합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 터치 패널을 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이/정전식 또는 저항막식 터치 패널 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이/터치 패널을 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A : MOQ가 없습니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
