| 원래 장소: | 중국 심천 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | LFZDX110 |
| 최소 주문 수량: | 1 조각 |
| 가격: | Negotiable |
| 포장 세부 사항: | 먼저 폴리백에 넣은 다음 상자에 포장합니다. 고객의 특별한 요구 사항에 따라. |
| 배달 시간: | 7-25일, 협상 예정 |
| 지불 조건: | 티/티, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |
| 이름: | 까만 LCD 창 LED 촉감 LED 막 스위치 광택이 없는 보기 | 재료: | PET, 폴리에스터(PET), 폴리에스터 0.15mm |
|---|---|---|---|
| 후면 접착제: | 3M467/468, | 그림 물감: | 팬톤/RAL 컬러, 레드, 그린, 블랙, 화이트 |
| 특징: | 무광택 표면, 실버 회로 | 커넥터: | 2.54mm 피치, 검정색 커넥터, |
| 열쇠: | 금속 돔이 있는 엠보싱 키, | 주도의: | 컬러 LED, LGF 필름 없음 |
| 창문: | 검은색 LCD 창, 펀치 구멍 없음 | ||
| 하이 라이트: | 무광택 LED 멤브레인 스위치,60hz LED 멤브레인 스위치,무광택 LED 멤브레인 키패드 |
||

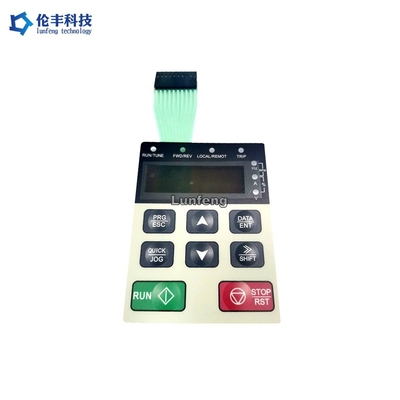

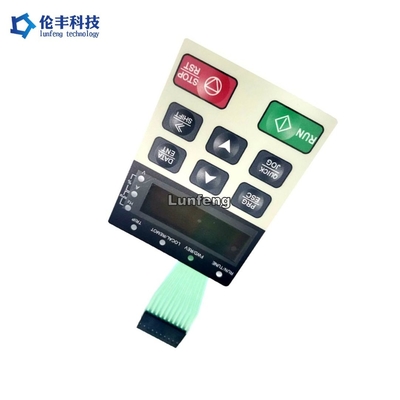

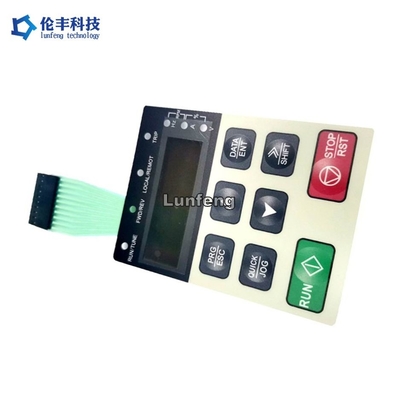

까만 LCD 창 LED 촉감 LED 막 스위치 광택이 없는 보기
멤브레인 키패드 구조
1, 4 레이어 구조: 그래픽 오버레이 + 스페이서 + 회로(PET 회로 또는 FPC 회로 가능) + 후면 접착제
2, 6개의 층 구조:
그래픽 오버레이 + 스페이서: 돔 리테이너 + 스페이서 + 회로(PET 회로 또는 FPC 회로 가능) + 후면 접착제;
3, 기타 구조
1. 오버레이 + 고무 접착제 + 고무 키패드 + 고무 접착제 + 리테이너 + 스페이서 + 회로 + 후면 접착제;
2. 오버레이 + 스페이서 + 리테이너 + PCB 회로;
또한 인터페이스 키패드 구조에는 다른 많은 종류의 구조가 있습니다.고객의 실제 요구 사항을 기반으로 하며 고객의 최종 애플리케이션에 적합하고 경제적인 구조를 설계할 수 있습니다.
멤브레인 스위치 설명
멤브레인 스위치는 일반적으로 6개 이상의 레이어를 가지고 있습니다.멤브레인 스위치의 최상층은 사용자와 기계 사이의 그래픽 오버레이 인터페이스입니다.다른 중요한 계층은 회로 계층입니다.PET, FPC 또는 PCB일 수도 있습니다.모든 레이어는 일반적으로 감압성 접착제를 사용하여 조립됩니다.인쇄된 단락 패드 또는 다리 위에 서 있는 금속 돔을 통해 두 트레이스 간의 접촉이 이루어질 수 있습니다.
신청:
우리의 이점:
| 항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
| 재료 | PET(폴리에스테르) | 구리 |
| 지휘자 | 프린트 실버 | 구리 |
| 접촉 손가락 | 은과 탄소 | 금도금 |
| 접촉 버튼 패드 | 은 | 금도금 |
| 수명 및 신뢰성 | 정상 | 좋은 |
| 안정 | 정상 | 좋은 |
| 저항 | 낮은 | 매우 낮은 |
| 비용 | 낮은 | 높은 |
| 리드타임 | 2-3일 | 7-10일 |
| 정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
| 1. 전기적 특성 | 멤브레인 스위치 | ||
| 전기 수준: | 35V(DC), 100mA, 1W | ||
| 접촉 저항: | 10Ω~500Ω | ||
| 절연 저항: | 100MΩ/100V | ||
| 유전체 내전압: | 250VRms(50~60Hz 1분) | ||
| 수다 시간: | ≤ 5ms | ||
| 생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
| 꼬리 접기: | R>1,180 | ||
| 2. 기계적 성질 | |||
| 운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
| 스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
| 3. 환경 및 보관 조건 | |||
| 작동 온도: | -40°C ~ +80°C | ||
| 보관 온도: | -40°C ~ +80°C | ||
| 습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
