이름: | 폴리에스터(PET) LED 멤브레인 스위치, 키 멤브레인 스위치 맞춤형 디자인 | 재료: | PET, 폴리에스터(PET), 폴리에스터 0.15mm |
---|---|---|---|
후면 접착제: | 3M467/468, 3M 9448 | 그림 물감: | 팬톤/RAL 컬러, 블랙, 화이트, 레드, 옐로우 |
특징: | 무광택 표면, 은 회로 FPC | 커넥터: | 1.0mm 피치, 검정색 커넥터, |
열쇠: | 금속 돔이 있는 엠보싱 키, | 주도의: | 컬러 LED, LGF 필름 |
창문: | LCD 창, 펀치 구멍 3개 | ||
하이 라이트: | 3M 9448 키 멤브레인 스위치,3M468 키 멤브레인 스위치,Pantone 키 멤브레인 스위치 |

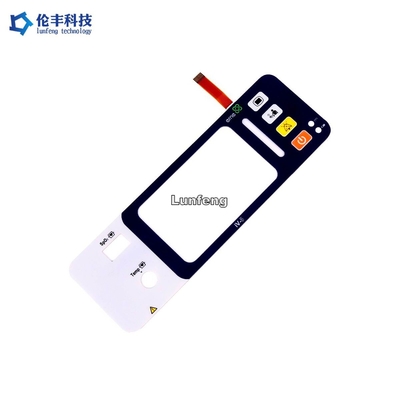

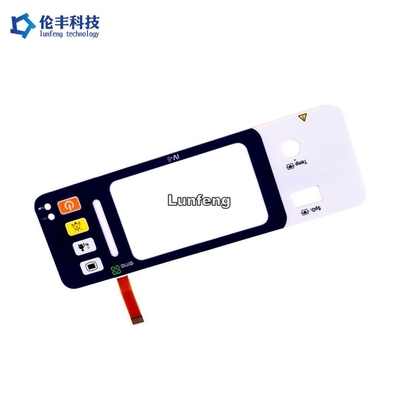

폴리에스터(PET) LED 멤브레인 스위치, 키 멤브레인 스위치 맞춤형 디자인
폴리에스테르, 폴리카보네이트 및 폴리우레탄은 일반적으로 멤브레인 스위치 패널의 구성 요소를 구성합니다.
내부적으로 스위칭 메커니즘은 금속 돔 또는 전도성 단락 패드를 통해 이루어집니다.
추가 개선 사항에는 표면 실장 LED, 무색 투명한 유리창, 데드 프런트, 광섬유 또는 전계발광을 사용한 백라이트 및 견고한 장착 플레이트가 포함됩니다.
PCB에 대한 종단은 Berg 커넥터 및 Nicomatic 커넥터를 통하거나 Zif 커넥터에 맞게 설계될 수 있습니다.
멤브레인 스위치와 키패드는 HMI(Human-Machine Interface) 요구 사항을 위한 완전 맞춤형 솔루션입니다.
우리가 설계하고 제조하는 각 제품은 고유하며 환경적, 기계적, 전기적 및 물리적 외관 특성에 대한 고유한 요구 사항이 있습니다.
수십 년간의 경험을 바탕으로 Our Industries는 제품 HMI 솔루션이 완벽하게 적합하도록 사양 프로세스를 통해 귀하를 도울 수 있습니다.
신청:
우리의 이점:
항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스테르) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드타임 | 2-3일 | 7-10일 |
정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 | 멤브레인 스위치 | ||
전기 수준: | 35V(DC), 100mA, 1W | ||
접촉 저항: | 10Ω~500Ω | ||
절연 저항: | 100MΩ/100V | ||
유전체 내전압: | 250VRms(50~60Hz 1분) | ||
수다 시간: | ≤ 5ms | ||
생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
꼬리 접기: | R>1,180 | ||
2. 기계적 성질 | |||
운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
3. 환경 및 보관 조건 | |||
작동 온도: | -40°C ~ +80°C | ||
보관 온도: | -40°C ~ +80°C | ||
습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
