상품명: | LED 멤브레인 스위치 비촉각 멤브레인 스위치 키패드 | 그림 물감: | Pantone/RAL 색상, 파란색, 회색, 흰색 |
---|---|---|---|
특징: | 29개 LED | 키 옵션: | 비촉각 키 버튼 |
애플리케이션: | 의료/산업/생활가전 등 | 후면 접착제: | 3M467 3M 468 |
표면 마무리: | 매트 | 케이블: | 맞춤형 케이블 길이, 유연 |
커넥터: | 2.54mm 암 커넥터 | 인쇄: | 스크린 인쇄 |
인증: | ISO9001 ROHS CI FDA SGS | 키워드: | 멤브레인 키패드 |
하이 라이트: | 3M467 LED 멤브레인 키패드,비 촉각 LED 멤브레인 키패드,매트 멤브레인 스위치 키패드 |

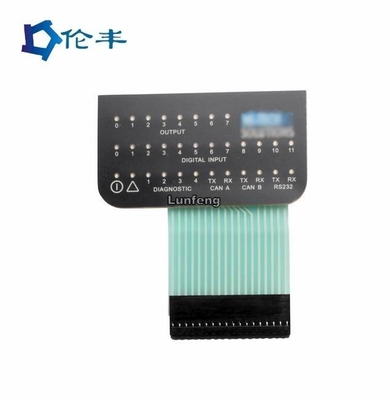

LED 멤브레인 스위치 비촉각 멤브레인 스위치 키패드
1. 멤브레인 키패드란 무엇입니까?
주요 기능, 표시 요소 및 계기판을 통합한 운영 체제입니다.또한 키패드가 사용 중 촉각 반응을 생성하기 때문에 터치 키보드라고 합니다.평면 및 다층과 결합된 일체형 밀봉 구조를 채택합니다.우리 모두 알다시피 구조는 촉각 멤브레인 스위치, 그래픽 오버레이, 마크, 심볼 디스플레이 및 라이닝 보드를 함께 밀봉합니다.이 멤브레인 스위치 키보드는 빛, 기계 및 전기가 통합된 새로운 유형의 전자 부품입니다.또한 이러한 키보드의 등장은 인쇄전자제품의 외형과 구조에 근본적인 변화를 가져왔다.이 유형의 스위치는 운영 체제의 작업을 보다 안정적으로 수행하기 위해 일반 개별 구성 요소의 키 버튼을 대체할 수 있습니다.
전체 멤브레인 키패드 생산 공정의 비디오
2. 멤브레인 키패드 구조
멤브레인 스위치 키보드는 어떤 부품으로 구성되어 있습니까?기계식 스위치와 다릅니다.일반적으로 멤브레인 스위치 키패드는 6개의 부품으로 구성됩니다.그래픽 오버레이, 그래픽 접착제, 상부 회로층, 접착 분리기, 하부 회로층 및 접착 바닥층을 포함합니다.
3. 멤브레인 키패드 유형
유연한 멤브레인 스위치, 단단한 멤브레인 스위치 및 융기된 멤브레인 스위치.
우리의 이점:
우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능
신청:
* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
* 다양한 자동 기계 제어 키패드
* 통신장비
* 의료 장비
* 산업용 장비
* 가정용품
* 조종기
* 제어 시스템
아이템 | 은 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스터) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드 타임 | 2-3일 | 7-10일 |
정점 | 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 |
멤브레인 스위치 |
||
전기 수준: |
35V(DC), 100mA, 1W |
||
접촉 저항: |
10Ω~500Ω |
||
절연 저항: |
100MΩ/100V |
||
유전체 전압 저항: |
250VRms(50~60Hz 1분) |
||
수다 시간: |
≤ 5ms |
||
수명: |
평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 |
||
꼬리 접기: |
R>1,180 |
||
|
|
||
2. 기계적 성질 |
|
||
작동력: |
평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz) |
||
스위치 스트로크: |
편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm |
||
|
|
||
3. 환경 및 보관 조건 |
|
||
작동 온도: |
-40°C ~ +80°C |
||
보관 온도: |
-40°C ~ +80°C |
||
습기: |
40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 멤브레인 스위치/그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
