폴리 에스터 백라이트 3M 468 멤브레인 스위치 키패드 LCD 창

기본 정보
원래 장소: 중국 선전
브랜드 이름: Lunfeng
인증: ISO9001:2015
모델 번호: BMS-029
최소 주문 수량: 1 조각
가격: Negotiable
포장 세부 사항: <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord
배달 시간: 7-25 영업일, 협상 예정
지불 조건: T/T, 웨스턴 유니온
공급 능력: 달 당 500000 조각/조각
상품명: LGF 기능과 LCD창이 있는 백라이트 멤브레인 스위치 에 사용: 다양한 자동 기계 제어 키패드
색상: Pantone 또는 RAL 색상, 녹색, 노란색, 빨간색, 흰색, 검정색 핵심 자료: PET F150
후면 접착제: 3M 467 3M 468 특징: 금속 돔, LCD 창
재료: 폴리에스터 크기: 주문을 받아서 만들어진 크기, 주문 크기
케이블: 맞춤형 케이블 길이, 유연
하이 라이트:

폴리에스터 백라이트 멤브레인 스위치

,

LCD 백라이트 멤브레인 스위치

,

3M 468 멤브레인 스위치 키패드

LGF 기능과 LCD창이 있는 백라이트 멤브레인 스위치





도광판 기술의 작업



도광판의 두께는 0.005~0.020"입니다.레이어에는 마이크로도트가 포함되어 있습니다.이 점들은 전원을 공급하면 밝아지는 영역에 눌러집니다.이 특정 영역을 이미지 영역이라고 합니다.

사이드 뷰 LED를 올바른 위치에 배치하기 위해 제조업체는 필름에서 컷아웃을 수행하는 경향이 있습니다.사이드 뷰 LED는 광선을 생성합니다.이 광선은 필름을 통해 이동하여 마이크로도트에 부딪힙니다.마이크로도트와 접촉하면 오버레이 표면을 향해 위쪽으로 굴절됩니다.따라서 백라이트 효과의 균일성을 보장합니다.모든 LGF 멤브레인 스위치 사용자가 원하는 것.



인간-기계 상호작용을 위한 고급 백라이트 솔루션



인간-기계 상호작용 설계에는 정교하고 스마트한 조명 솔루션이 필요합니다.따라서 효과적이고 효율적인 결과를 얻기 위해 Light Guide Film 기술에 크게 의존합니다.이후 LGF 멤브레인 스위치는 이러한 유형의 기술에 필요한 고급 기능을 제공합니다.



이 얇은 층을 공간과 금속 돔에 배치하여 제품 오버레이의 모든 부분에서 균일한 백라이트를 보장할 수 있습니다.무엇보다 레이어가 제품의 두께에 추가되지 않는다는 것입니다.

그 이유는 레이어가 일반적으로 0.010인치 이하이기 때문입니다.두께가 0.005인치에 불과한 LGF 레이어를 통합할 수 있습니다.이 기술은 더 적은 수의 LED를 사용하므로 개별 LED를 사용하여 제품을 백라이트하려는 경우에 효과적이라는 점을 기억하십시오.

이 기술이 모든 백라이트 옵션에 탁월한 선택이라는 것을 부인할 수 없습니다.더 적은 수의 LED가 필요하므로 전력 소비가 제한되고 공간을 덜 차지합니다.회로 레이어에 다른 구성 요소를 통합할 수 있는 충분한 공간이 있습니다.



LGF가 있는 멤브레인 스위치:


1.LGF는 장치 두께에 제한이 없는 더 얇은 구조입니다.
2.LGF는 버튼의 촉감에 대한 영향이 제한적입니다.
3.LGF는 크고 작은 영역에 걸쳐 균일한 백라이트를 제공할 수 있습니다.
4. 신뢰성과 긴 수명, 저비용
효율적인 전력 소비 및 더 낮은 전압에서 작동
5. 색상: 흰색, 파란색, 빨간색, 녹색은 일반적인 선택입니다.




우리의 이점:

우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능

신청:

* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
다양한 자동 기계 제어 키패드






아이템 은 인쇄 회로 구리 에칭 FPC 회로
재료 PET(폴리에스터) 구리
지휘자 프린트 실버 구리
접촉 손가락 은과 탄소 금도금
접촉 버튼 패드 금도금
수명 및 신뢰성 정상 좋은
안정 정상 좋은
저항 낮은 매우 낮은
비용 낮은 높은
리드 타임 2-3일 7-10일
정점 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm 0.5mm, 1.0mm, 1.27mm, 2.54mm








1. 전기적 특성

멤브레인 스위치

전기 수준:

35V(DC), 100mA, 1W

접촉 저항:

10Ω~500Ω

절연 저항:

100MΩ/100V

유전체 전압 저항:

250VRms(50~60Hz 1분)

수다 시간:

≤ 5ms

수명:

평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000

꼬리 접기:

R>1,180





2. 기계적 성질



작동력:

평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz)

스위치 스트로크:

편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm





3. 환경 및 보관 조건



작동 온도:

-40°C ~ +80°C

보관 온도:

-40°C ~ +80°C

습기:

40°C, 90%~95%, 240시간







자주하는 질문:



Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.

Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며 다른 사람을 위해 멤브레인 스위치 / 그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.

Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.

Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.

Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.

Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.

Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...

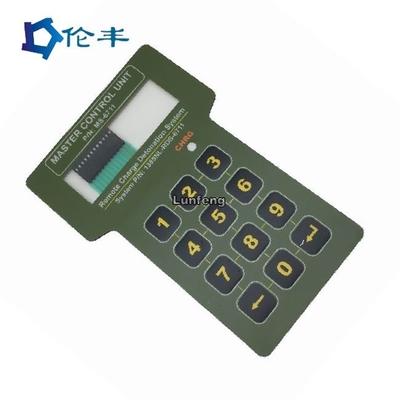

폴리 에스터 백라이트 3M 468 멤브레인 스위치 키패드 LCD 창 0폴리 에스터 백라이트 3M 468 멤브레인 스위치 키패드 LCD 창 1

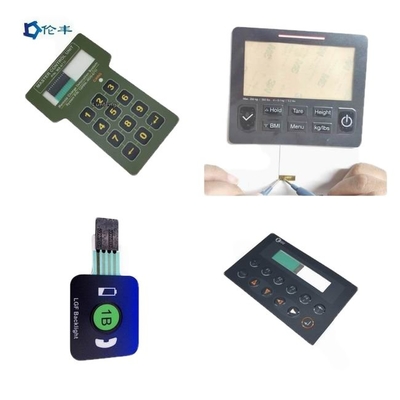

폴리 에스터 백라이트 3M 468 멤브레인 스위치 키패드 LCD 창 2
