| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | BMS-026 |
| 최소 주문 수량: | 1 조각 |
| 가격: | Negotiable |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 영업일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |
| 상품명: | LGF 발광 필름이 있는 백라이트 멤브레인 스위치 | 에 사용: | 다양한 자동 기계 제어 키패드 |
|---|---|---|---|
| 색상: | Pantone 또는 RAL 색상, 흰색 검정색 | 핵심 자료: | PET 0.188 PET |
| 후면 접착제: | 3M9090 300LSE | 특징: | 금속 돔, LED |
| 케이블: | 유연한 트랙 피치 | 상품명: | 백라이트 멤브레인 스위치 |
| 회로: | PET 소재에 은색 잉크 인쇄 | ||
| 하이 라이트: | 발광 필름 백라이트 멤브레인 스위치,LGF 라이트 백라이트 멤브레인 스위치,PET 0.188 방수 멤브레인 스위치 |
||

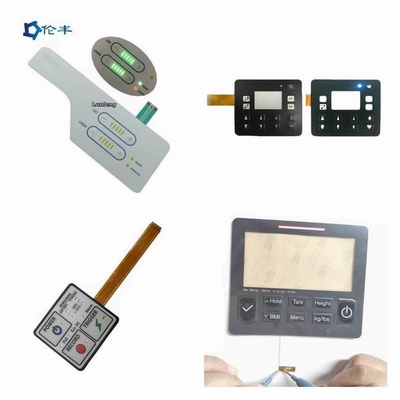

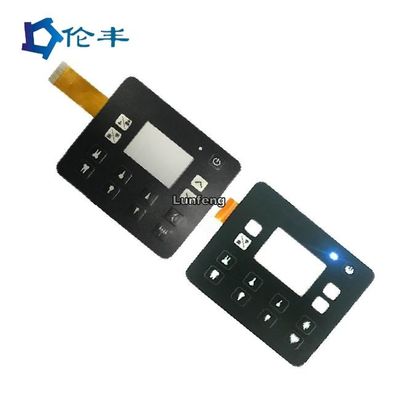

LGF 발광 필름이 있는 백라이트 멤브레인 스위치
LGF 멤브레인 스위치: LGF 기술
LGF는 Light Guide Film의 약자로 백라이트가 필요한 영역에 직각 LED 또는 측면 발광을 통해 생성된 빛을 전달하는 역할을 합니다.그것은 기본적으로 전 세계의 산업이 백라이트 목적으로 사용하고 있는 박막 백라이트 기술입니다.
LGF 기술의 가장 큰 장점은 면적 모양에 관계없이 일관된 백라이트를 제공한다는 것입니다.또한 스위치 내의 여러 영역에 걸쳐 균일한 조명을 제공합니다.다양한 그래픽 기능에 개별 백라이트를 제공하기 위해 특정 애플리케이션 내에서 여러 LG 필름을 사용할 수 있습니다.
독특한 조명 효과를 얻기 위해 다양한 색상의 LED를 사용할 수 있습니다.오버레이에서 다양한 조명 색상을 다양한 인쇄 그래픽과 연결할 수 있습니다.
도광판 기술의 작업
도광판의 두께는 0.005~0.020"입니다.레이어에는 마이크로도트가 포함되어 있습니다.이 점들은 전원을 공급하면 밝아지는 영역에 눌러집니다.이 특정 영역을 이미지 영역이라고 합니다.
사이드 뷰 LED를 올바른 위치에 배치하기 위해 제조업체는 필름에 컷아웃을 수행하는 경향이 있습니다.사이드 뷰 LED는 광선을 생성합니다.이 광선은 필름을 통해 이동하여 마이크로도트에 부딪힙니다.마이크로도트와 접촉하면 오버레이 표면을 향해 위쪽으로 굴절됩니다.따라서 백라이트 효과의 균일성을 보장합니다.모든 LGF 멤브레인 스위치 사용자가 원하는 것.
LGF가 있는 멤브레인 스위치:
1.LGF는 장치 두께에 제한이 없는 더 얇은 구조입니다.
2.LGF는 버튼의 촉감에 대한 영향이 제한적입니다.
3.LGF는 크고 작은 영역에 걸쳐 균일한 백라이트를 제공할 수 있습니다.
4. 신뢰성과 긴 수명, 저비용
효율적인 전력 소비 및 더 낮은 전압에서 작동
5. 색상: 흰색, 파란색, 빨간색, 녹색은 일반적인 선택입니다.
우리의 이점:
우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능
신청:
* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
다양한 자동 기계 제어 키패드
| 아이템 | 은 인쇄 회로 | 구리 에칭 FPC 회로 |
| 재료 | PET(폴리에스터) | 구리 |
| 지휘자 | 프린트 실버 | 구리 |
| 접촉 손가락 | 은과 탄소 | 금도금 |
| 접촉 버튼 패드 | 은 | 금도금 |
| 수명 및 신뢰성 | 정상 | 좋은 |
| 안정 | 정상 | 좋은 |
| 저항 | 낮은 | 매우 낮은 |
| 비용 | 낮은 | 높은 |
| 리드 타임 | 2-3일 | 7-10일 |
| 정점 | 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
|
1. 전기적 특성 |
멤브레인 스위치 |
||
|
전기 수준: |
35V(DC), 100mA, 1W |
||
|
접촉 저항: |
10Ω~500Ω |
||
|
절연 저항: |
100MΩ/100V |
||
|
유전체 전압 저항: |
250VRms(50~60Hz 1분) |
||
|
수다 시간: |
≤ 5ms |
||
|
수명: |
평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 |
||
|
꼬리 접기: |
R>1,180 |
||
|
|
|
||
|
2. 기계적 성질 |
|
||
|
작동력: |
평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz) |
||
|
스위치 스트로크: |
편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm |
||
|
|
|
||
|
3. 환경 및 보관 조건 |
|
||
|
작동 온도: |
-40°C ~ +80°C |
||
|
보관 온도: |
-40°C ~ +80°C |
||
|
습기: |
40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며 다른 사람을 위해 멤브레인 스위치 / 그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
