상품 이름: | 낮게 모큐 레드스 역광 멤브레인 스위치 투명한 블랙 윈도우 | 색: | 녹색인 빨간 검은 하얀 Pantone/ RAL 색 |
---|---|---|---|
재료: | PET, 폴리에스테르(PET), EBG180 0.18 밀리미터 PET | 후방 접착제: | 3M 접착제 3M467 3M468 |
특징: | 메탈 돔, 소광면, 은 회로 | 연결기: | 2.54 밀리미터 칠흑 하우징 커넥터 |
키: | 버튼을 엠보싱 처리한 엠보싱된 키 | 타입: | 투명한 검은 LCD 창으로, 리드된 컬러 |
하이 라이트: | 3M 점착성 백라이트 멤브레인 스위치,0.18 밀리미터 PET은 멤브레인 스위치를 역광으로 비춥니다,EBG180은 멤브레인 스위치를 이끌었습니다 |

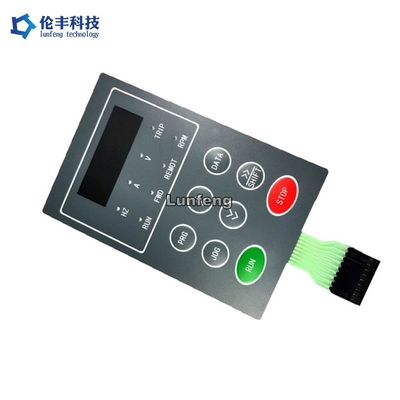

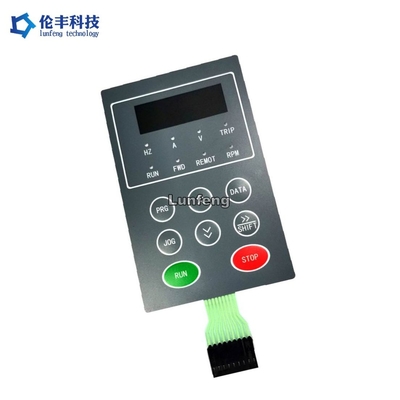

낮게 모큐 레드스 역광 멤브레인 스위치 투명한 블랙 윈도우
1는 디자인 다른 크기와 모양을 특화합니다
팬톤 매칭 시스템 또는 RAL 매칭 시스템에 의해 조화된 2 색상 또는 CMYK
3 LED는 백라이트를 영원히 탑재했습니다
4개의 좋은 촉각 감지 가능 버튼 또는 플랫
5 폴리에스테르 또는 다중 탄산염 소재 또는 다른 사람은 공급합니다
6 PET 또는 FFC 회로 설계
7 ZIF 또는 암놈 커넥터 디자인
키 사양 / 특수 기능 :
가요성 회로 층에 용접된 LED는 멤브레인 스위치로 제조합니다. 여러 LED가 LED의 0805(0603)를 사용하는 것고 배선이 더 낮은 회로에서 분리되어야 하면 키패드, LED에서 모여질 때. 게다가, LED 기간은 엠보싱 처리되어야 합니다. 이러한 세부 사항의 모두는 구조 스테이블을 만들고 있습니다. F200 매트 PET을 사용하는 것 오버레이를 우아하게 보이게 합니다. LED 키패드는 넓게 좋은 촉각 감지 가능 버튼, 강력한 기능 때문에, 산업 제어 키패드로서 사용됩니다. 멤브레인 스위치는 버튼 아이콘, 색깔 기타 등등과 같은 고객의 디자인을 기반으로 맞춤화될 수 있습니다. 주인공들은 잘 인쇄 배선, 저저항과 기능입니다. 스트롱 펑션과 항목은 고강도 접착제와 방수 원 구조를 채택하면서, 화려한 LED로 용접될 수 있습니다. 그래서 전체 버튼은 높은 공기 습도 환경에 적합합니다.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
