재료: | PET, 폴리에스테르(PET), 폴리에스테르 | 후방 접착제: | 3M9448 |
---|---|---|---|
Connector: | 2.54mm Pitch, black connector | 키: | 메탈 돔과 편편한 키, |
이끌립니다: | 부정 LED, 부정 LGF 영화 | 윈도우: | 큰 LCD 창, 어떤 펀치구멍 |
하이 라이트: | ODM 평막 스위치,OEM 평막 스위치,ODM 메탈 돔 멤브레인 스위치 |

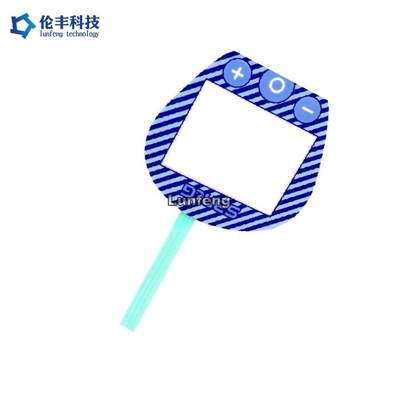

OEM ODM 평막 스위치 키패드 촉각으로 알 수 있는 메탈 돔 LCD 창
주문 제작된 촉각으로 알 수 있는 메탈 돔 평막 스위치, 멤브레인 스위치 키패드 LCD 창
멤브레인 스위치는 일반적으로 세개의 신중한 레이어를 특징으로 합니다 ; 일반적으로 그래픽 오버레이라고 불리는 최상위 계층이 인쇄형 그래픽에 의해서 아래에 기능성에 사용자를 지시합니다. 다음 단계는 평평한 탄력적 꼬리 부분이고 특정한 연결기와 더불어 돔과 멤브레인 스위치의 내장된 전자공학을 포함하는, 인쇄 회로 기판을 포함합니다. 마침내, 바닥층은 보통 제거가능한 라이너와 감압성 접착제로 만들어집니다 ; 고객은 일반적으로 최종 조립품과 시험 전에 그들의 장치에 끝난 멤브레인 스위치를 설치합니다. 멤브레인 스위치와 위원회는 우리의 고객의 유일한 필요와 상술을 위한 이상적 멤브레인 스위치를 제조하여 다른 산업의 범위와 함께 일했습니다. 당신이 멤브레인 스위치 해결책이 당신의 유저 인터페이스에 어울린다고 느끼면, 당신의 특정 기능을 위한 최고 멤브레인 스위치의 생산에 도움이 되기 위해 오늘 우리와 연락하세요.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
