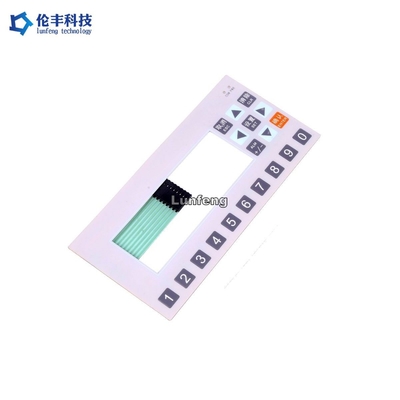

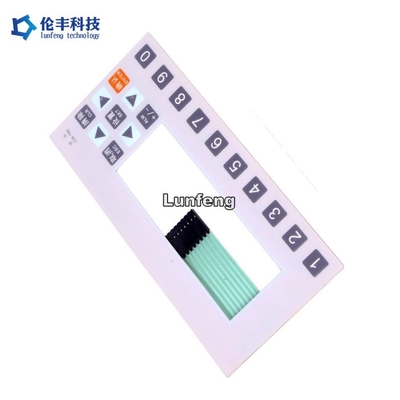

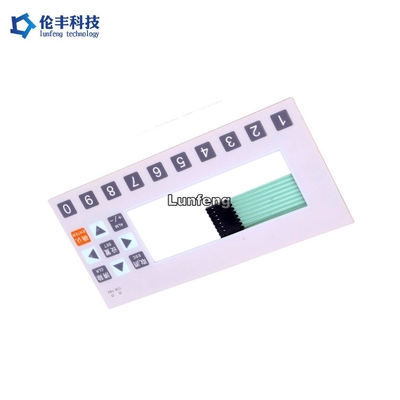

이름: | 폴리에스터(PET) 편평한 막 스위치, 금속 돔 막 스위치에 의하여 주문을 받아서 만들어지는 디자인 | 재료: | PET, 폴리에스테르(PET), 0.188 밀리미터 광택이 나는 PET |
---|---|---|---|
후면 접착제: | 3M467, 3M | 그림 물감: | Pantone/ RAL color, 검정, 파랑, 회색, prange |
특징: | 소광면, 은 회로 케이블 | 커넥터: | 2.54mm 피치, 검정색 커넥터 |
열쇠: | 엠보싱된 키 메탈 돔, | 주도의: | LED 없음, LGF 필름 없음 |
창문: | LCD 창 없음, 하나의 펀치 구멍 | ||
하이 라이트: | 광택 있는 편평한 막 스위치,애완 동물 금속 돔 촉각 스위치,0.188mm 금속 돔 막 스위치 |
폴리에스터(PET) 편평한 막 스위치, 금속 돔 막 스위치에 의하여 주문을 받아서 만들어지는 디자인
멤브레인 스위치 부품
멤브레인 스위치에는 일반적으로 다음과 같은 기본 레이어가 있습니다.
엠보싱 키가 있거나 없는 폴리에스테르 또는 폴리카보네이트 레이어와 표면 아래에 인쇄된 텍스트/그래픽이 있는 그래픽 오버레이
ESD 차폐층(옵션)
스페이서 및/또는 돔 리테이너
폴리에스테르 인쇄 회로층
라이너가 있는 후면 접착제
멤브레인 스위치 재료
그래픽 오버레이 표면 또는 페이스플레이트 소재는 맞춤형 멤브레인 스위치를 설계할 때 주요 고려 사항 중 하나이며 폴리카보네이트 및 폴리에스테르가 가장 일반적으로 사용되는 소재입니다.폴리카보네이트는 더 투명하고 가공 및 인쇄가 쉽지만 지속적으로 사용하면 내구성이 떨어집니다.폴리에스터는 제조가 더 까다롭지만 내구성이 더 뛰어나고 환경 조건에 더 잘 견딥니다.폴리카보네이트는 폴리에스터보다 약간 저렴하지만 그 차이는 미미하며 일반적으로 주요 고려사항은 아닙니다.
당사의 멤브레인 스위치 설계 및 엔지니어링 팀은 귀하의 필요와 멤브레인 스위치가 사용될 조건에 따라 최상의 멤브레인 스위치 제품을 선택할 수 있도록 안내할 것입니다.광택/반사를 줄이고 추가 내구성, 긁힘 방지 및 내화학성을 제공하기 위해 하드 코팅된 재료도 사용할 수 있습니다.
신청:
우리의 이점:
항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스테르) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드타임 | 2-3일 | 7-10일 |
정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 | 멤브레인 스위치 | ||
전기 수준: | 35V(DC), 100mA, 1W | ||
접촉 저항: | 10Ω~500Ω | ||
절연 저항: | 100MΩ/100V | ||
유전체 내전압: | 250VRms(50~60Hz 1분) | ||
수다 시간: | ≤ 5ms | ||
생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
꼬리 접기: | R>1,180 | ||
2. 기계적 성질 | |||
운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
3. 환경 및 보관 조건 | |||
작동 온도: | -40°C ~ +80°C | ||
보관 온도: | -40°C ~ +80°C | ||
습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
