이름: | 비촉감 편평한 막 스위치, 주문 막 키보드 주문 크기 | 재료: | PET, 폴리에스터(PET), 폴리에스터 |
---|---|---|---|
후면 접착제: | 3M467/468, 3M9448 | 그림 물감: | Pantone/ RAL 색상, 다색 |
특징: | 무광택 표면, 실버 회로 | 커넥터: | 2.54mm 피치, ZIF 엔드, 맞춤형 크기 |
열쇠: | 금속 돔이 있는 플랫 키, | 주도의: | break |
창문: | LCD 창, 펀치 홀 없음 | ||
하이 라이트: | Pantone 컬러 평면 멤브레인 스위치,RAL 평면 멤브레인 키보드,PET 평면 멤브레인 키보드 |

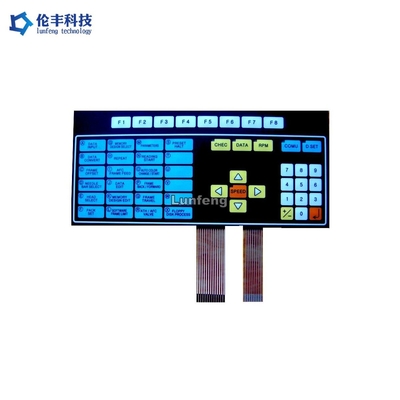

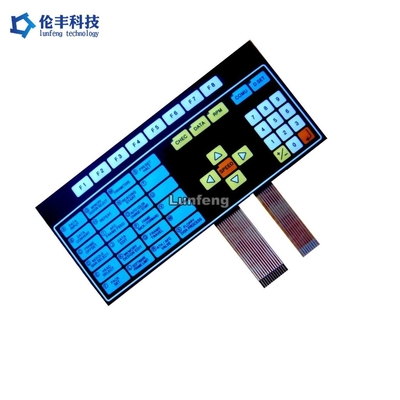

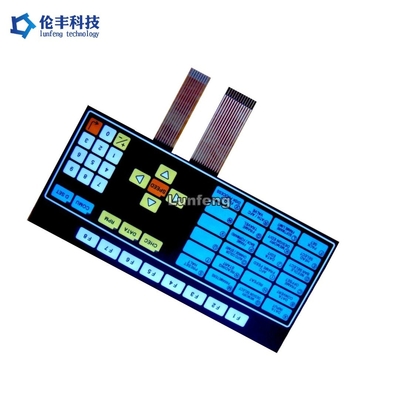

비촉감 편평한 막 스위치, 주문 막 키보드 주문 크기
연성 회로 옵션에는 은 잉크를 회로 요소로 사용하는 폴리에스터(PET)와 구리를 전도성 요소로 사용하는 연성 PCB(FPC)가 있습니다.형태, 적합성 및 기능은 각각의 비용과 신뢰성이 크게 다를 수 있지만 둘 다 매우 유사합니다.
전기적 특성
대부분의 사람들은 전기 전도체로서 구리가 얼마나 뛰어난지 알고 있습니다.그렇기 때문에 구리는 전선, 회로 기판 등에 자주 사용됩니다. 유연한 회로 멤브레인 스위치는 차이가 없습니다.
최대 회로 저항이 200Ω 이하여야 하는 등 저항에 대한 우려가 있는 경우 폴리이미드 회로와 PET 회로를 고려할 수 있습니다.벌크 케이블의 도체와 마찬가지로 멤브레인 스위치의 회로 저항은 트레이스 단면적, 재료 및 길이의 함수입니다.
신청:
우리의 이점:
항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스테르) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드타임 | 2-3일 | 7-10일 |
정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 | 멤브레인 스위치 | ||
전기 수준: | 35V(DC), 100mA, 1W | ||
접촉 저항: | 10Ω~500Ω | ||
절연 저항: | 100MΩ/100V | ||
유전체 내전압: | 250VRms(50~60Hz 1분) | ||
수다 시간: | ≤ 5ms | ||
생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
꼬리 접기: | R>1,180 | ||
2. 기계적 성질 | |||
운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
3. 환경 및 보관 조건 | |||
작동 온도: | -40°C ~ +80°C | ||
보관 온도: | -40°C ~ +80°C | ||
습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
