| 브랜드 이름: | Lunfeng |
| 모델 번호: | LFZDX154 |
| MOQ: | 1 조각 |
| 가격: | negotiable |
| 지불 조건: | 티/티, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |

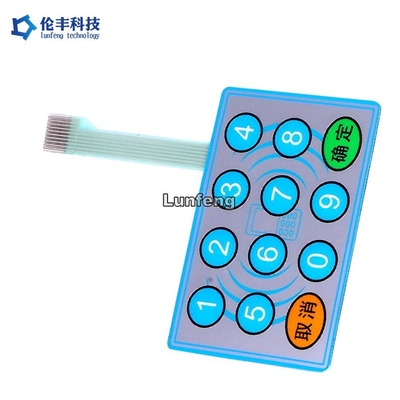

공장에 의하여 주문을 받아서 만들어지는 편평한 막 스위치, 제어반 오버레이 인쇄 고무 키패드
멤브레인 스위치는 어디에나 있고 둘러보기만 해도 회로 설계에 진정으로 관심을 갖는 사람이 몇이나 될까요?일반적으로 HMI 엔지니어와 설계자는 오버레이, 팬톤 색상 및 백라이트와 같은 눈에 보이는 디자인 요소에 먼저 초점을 맞춥니다.다음으로 스위칭 메커니즘, 키패드 재질 및 촉각 반응과 같은 키패드 디자인에 중점을 둡니다.안타깝게도 설계자와 엔지니어는 오버레이 뒤의 유연한 회로인 멤브레인 스위치의 가장 중요한 설계 기능 중 하나에 충분한 주의를 기울이지 못하는 경우가 너무 많습니다.
신청:
우리의 이점:
| 항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
| 재료 | PET(폴리에스테르) | 구리 |
| 지휘자 | 프린트 실버 | 구리 |
| 접촉 손가락 | 은과 탄소 | 금도금 |
| 접촉 버튼 패드 | 은 | 금도금 |
| 수명 및 신뢰성 | 정상 | 좋은 |
| 안정 | 정상 | 좋은 |
| 저항 | 낮은 | 매우 낮은 |
| 비용 | 낮은 | 높은 |
| 리드타임 | 2-3일 | 7-10일 |
| 정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
| 1. 전기적 특성 | 멤브레인 스위치 | ||
| 전기 수준: | 35V(DC), 100mA, 1W | ||
| 접촉 저항: | 10Ω~500Ω | ||
| 절연 저항: | 100MΩ/100V | ||
| 유전체 내전압: | 250VRms(50~60Hz 1분) | ||
| 수다 시간: | ≤ 5ms | ||
| 생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
| 꼬리 접기: | R>1,180 | ||
| 2. 기계적 성질 | |||
| 운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
| 스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
| 3. 환경 및 보관 조건 | |||
| 작동 온도: | -40°C ~ +80°C | ||
| 보관 온도: | -40°C ~ +80°C | ||
| 습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
