이름: | 금속 돔 평면 멤브레인 스위치, 멤브레인 스위치 키보드 촉감 키패드 | 재료: | PET, 폴리에스터(PET), PET/PC/PMMA/PE/PVC |
---|---|---|---|
후면 접착제: | 3M468 | 그림 물감: | 팬톤/RAL 컬러, 블랙, 블루, 레드 |
특징: | 소광면, 은 회로 케이블 | 커넥터: | 2.54mm 피치, 검정색 커넥터 |
열쇠: | 금속 돔이 있는 플랫 키, | 주도의: | LED 없음, LGF 필름 없음 |
창문: | RED LCD 창, 펀치 홀 1개 | ||
하이 라이트: | 평면 PC 멤브레인 스위치,RAL 멤브레인 스위치 키보드,Pantone 멤브레인 스위치 키보드 |

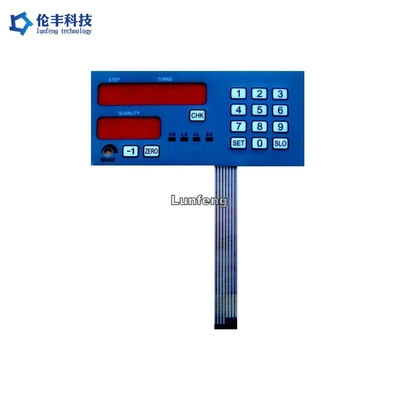

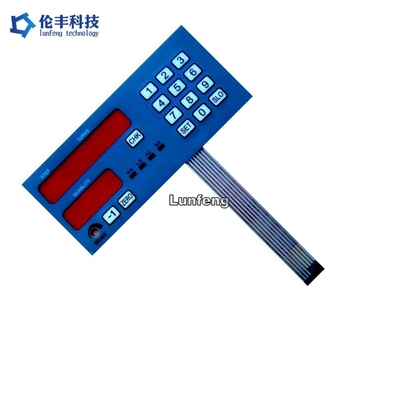

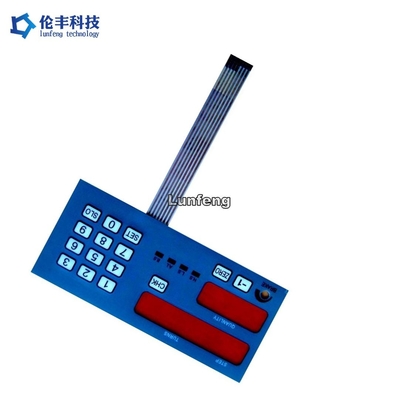

금속 돔 평면 멤브레인 스위치, 멤브레인 스위치 키보드 촉감 키패드
멤브레인 스위치는 오랫동안 다양한 응용 분야에서 산업 표준이었으며 광범위한 산업에서 찾아볼 수 있습니다.회로를 완성하기 위해 사용되는 단순한 기계식 스위치인 멤브레인 스위치는 경제적이고 강력한 사용자 인터페이스가 필요할 때 종종 첫 번째 선택입니다.일반적인 멤브레인 스위치는 전도성 스테인리스 스틸 돔과 전도성 인쇄 회로와의 접촉을 사용하여 생성된 일시적인 상시 개방 스위치입니다.로우 프로파일 돔과 평면 인쇄된 은 회로의 조합으로 멤브레인 스위치는 사용 가능한 공간이 거의 없는 곳에서 사용할 수 있어 다양한 응용 분야에 이상적입니다.멤브레인 스위치는 개별 회로의 조합으로 배열할 수 있습니다.도식 다이어그램에는 필요한 총 접점(트레이스) 수를 줄일 수 있는 공통 전원 또는 공통 접지 연결이 있는 경우가 많습니다.멤브레인 스위치 회로는 X,Y 매트릭스를 사용하여 배열할 수도 있으므로 돔 스위치의 총 수를 훨씬 넘는 기능을 허용합니다.로우 프로파일 표시기 LED, 백라이팅 및 기타 조명 요구 사항을 위한 LED, 저항기 및 전위차계를 포함하여 멤브레인 스위치의 라미네이트된 레이어 내에 다른 전자 장치를 내장할 수 있습니다.
신청:
우리의 이점:
항목 | 실버 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스테르) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드타임 | 2-3일 | 7-10일 |
정점 |
0.5mm(제안되지 않음), 1.0mm, 1.27mm, 2.54mm |
0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 | 멤브레인 스위치 | ||
전기 수준: | 35V(DC), 100mA, 1W | ||
접촉 저항: | 10Ω~500Ω | ||
절연 저항: | 100MΩ/100V | ||
유전체 내전압: | 250VRms(50~60Hz 1분) | ||
수다 시간: | ≤ 5ms | ||
생활 시간: | 플랫 타입 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
꼬리 접기: | R>1,180 | ||
2. 기계적 성질 | |||
운영력: | 편평한 유형 57~284g (2~10oz);촉감타입 170~397g(6~14oz) | ||
스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
3. 환경 및 보관 조건 | |||
작동 온도: | -40°C ~ +80°C | ||
보관 온도: | -40°C ~ +80°C | ||
습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A: Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치에서 전문화합니다.
Q2 : 제조를 위해 스위치 파일을 보내면 안전합니까?
A : 고객의 디자인 권한을 존중하며, 멤브레인 스위치/그래픽 오버레이는
당신의 허가.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있나요?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A : TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A: 1. 우리는 DHL, UPS, 페더럴 익스프레스, TNT, EMS에 의하여 상품을 발송하는 우리의 자신의 운송업자가 있습니다.
2. 당신은 당신의 자신의 운송업자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6: MOQ는 어떻습니까?
A : 1개, 그러나 멤브레인 스위치용 샘플은 일반적으로 5개, 멤브레인 오버레이용 샘플은 10개입니다.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
