재료: | PET, 폴리에스테르(PET), 0.15 밀리미터 매트 PET | 후방 접착제: | 3M9448 3M 접착제 |
---|---|---|---|
색: | 회색빛인 노란 Pantone/ RAL 색 | 특징: | 소광면, 은 회로 케이블 |
연결기: | 2.54 밀리미터 피치, 검은 플라스틱 주택 | 키: | 촉각으로 알 수 있는 키, 메탈 돔, |
이끌립니다: | 리드된 컬러, 부정 LGF 필름 | 기간: | 부정 LCD 창, 한 펀치구멍 |
하이 라이트: | 부정 LGF 영화 평막 스위치,리드된 컬러 PET 멤브레인 스위치,평평한 Pet 멤브레인 스위치 |

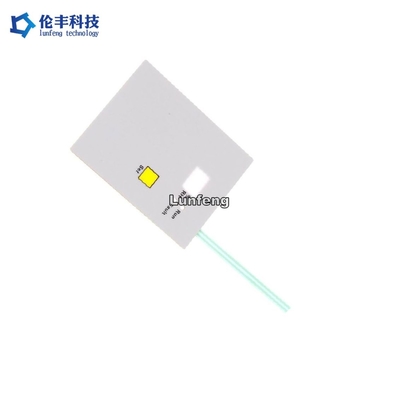

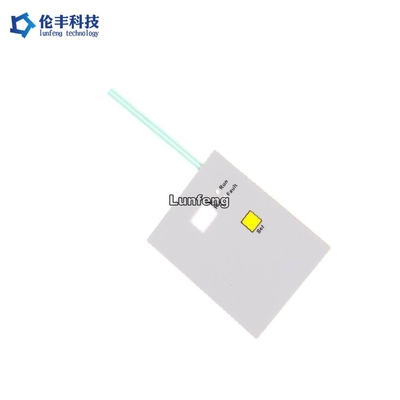

OEM 3M 점착성 멤브레인 스위치 키패드, 평막 스위치
멤브레인 스위치의 성분
그래픽 오버레이
그래픽 오버레이는 상품의 상단 표면의 역할을 하는 인쇄층과 얇은 필름입니다. 그들은 디자인에 장식적이거나 단순할 수 있습니다. 당신은 그래픽 오버레이를 엠보싱 처리할 수 있거나 그래픽이 스위치 위치를 보여주는 것을 도울 수 있습니다.
키패드
키패드는 제품의 인터페이스가 되는 블록에 배열된 일련의 버튼입니다. 키패드는 바람직한 사용자 경험을 달성하기 위한 폭 넓게 다양한 옵션을 제공합니다. 공용키 패드 재료는 다음과 같습니다 :
압축 성형 엘라스토머 재질
하드 키는 베젤 내에 설치되었습니다
하드 키와 탄성체의 조합
접착제
감압성 접착제는 회로에 돔을 부착시키는 테이프의 박막입니다. 접착제는 잔해에게서 스위치를 보호하고 방습벽 또는 다른 환경적 요소를 제공하는 것을 도울 수 있습니다.
메탈 돔
메탈 돔은 눌러질 회로를 완료한 상시개 접촉입니다. 또한 택타일 돔으로 알려진 메탈 돔이 사용자를 위해 촉각 피드백을 만들고, 다양한 사이즈와 스타일과 부대들에 들어옵니다. 돔은 최고 1000만까지 언론들의 삶 평가를 가지고 있습니다. 스냅트론은 최소 생산 소요 시간과 맞춘 돔을 생산할 수 있습니다.
스페이서 / 봉사자들
유지하는 포켓은 접착층이 필요없이 돔을 위치에 유지시킬 수 있습니다. 스페이서층은 그래픽 오버레이 하에 돔을 위한 공간을 제공합니다. 그것은 또한 공기가 다양한 스위치를 누를 때 그래픽 오버레이에서 이동할 수 있게 허락하는 채널을 내보내는 것 통합시킬 수 있습니다. 스페이서는 회로판을 통하여 각각 스위치 주머니를 내보낼 필요성을 제거합니다.
[스페이서와 택타일 돔]
회로
회로는 또한 플렉스 회로로 알려진 이중의 측면을 가지거나 약간의 애플리케이션에서 심지어 탄력적인 단일면일 수 있습니다. 돔은 그리고 억제받을 때, 회로소자 패드에 배치되고 접점의 개폐를 만듭니다.
금속 돔은 접촉 패드의 위에 위치됩니다메탈 돔은 함께 복잡한 인간-기계 인터페이스를 만든 스위치의 많은 성분 중 오직 하나입니다.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
