재료: | PET, 폴리에스테르(PET), 0.15 밀리미터 매트 PET | 후방 접착제: | 3M468 3M467 3M 접착제 |
---|---|---|---|
색: | Pantone/ RAL 색, 검은 노랑색 | 특징: | 소광면, FPC 회로 케이블 |
연결기: | 1.0 밀리미터는 떨어집니다, ZIF가 스트퍼너로 끝납니다 | 키: | 촉각으로 알 수 있는 키, 메탈 돔, |
이끌립니다: | 리드된 컬러, 부정 LGF 필름 | 기간: | 부정 투명한 LCD 창, 어떤 펀치구멍 |
하이 라이트: | 광택이 없는 PET 멤브레인 스위치 키패드,ZIF 마지막 PET 멤브레인 스위치,LED PET 멤브레인 스위치 |

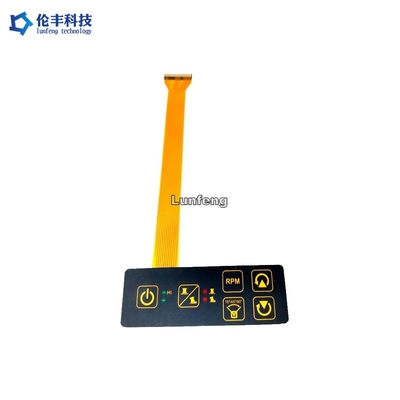

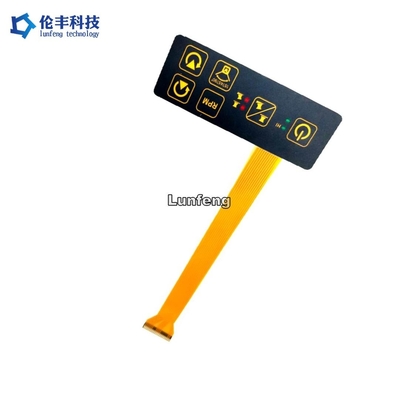

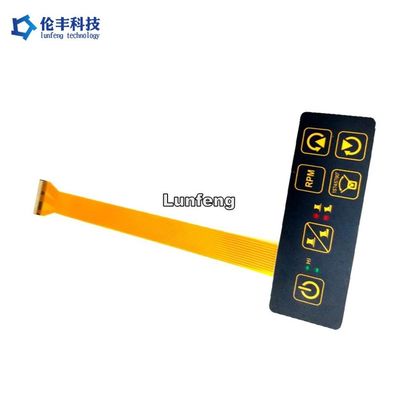

적녹은 촉각으로 알 수 있는 멤브레인 스위치 키패드, 스위치 유형 얇은막 FPC 회로를 이끌었습니다
LUNFENG 멤브레인 스위치는 우리의 숙련된 운영자들에 의해 가장 높은 표준에 생산되고 ISO에 따른 당신의 얇은막을 보증하는 9001 승인이 가장 높은 표준에고 완전히 기능적입니다. 모든 멤브레인 스위치는 무오류 연산과 그것에게 마지막인 버튼을 확보하기 위해 100% 마지막 시험 정밀 검사를 받습니단 한 그들이 제어하는 기계.
선택적 제 2 순회 재판소 또는 PCB 레이어는 얇은막 교환 응용에 요구된 부가회로를 포함합니다. 이 레이어는 보통 구부러진 케이블을 포함하거나 접속핀이 통합된 박막 스위치를 요구했습니다.
멤브레인 스위치는 주요 성능, 표시 소자와 계기판을 통합하는 운영 체제입니다. 그것은 4개의 부분으로 구성됩니다 : 패널, 상위 회로, 분리막과 더 낮은 순회. 멤브레인 스위치가 눌러질 때, 상위 회로의 접촉은 아래쪽으로 변형되고, 더 낮은 회로 이 담긴 극판과 접촉합니다. 손가락이 공개된 후, 상위 회로의 접촉은 회복하고, 회로가 끊어지고, 회로가 신호를 일으킵니다.멤브레인 스위치는 엄격한 구조, 아름다운 외양과 좋은 실링 성능을 가집니다.
우리는 멤브레인 스위치 제조가 그래픽 오버레이, 얇은막 패널, 부드러운 순회, 실리콘 고무 키보드, LED, LGF 실리콘 고무 키패드에 관여했다는 것 입니다,. 모든 종류의 특화가 상의하게 되기 위해 환영합니다.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
