재료: | PET, 폴리에스테르(PET), 0.188 밀리미터 PET | 후방 접착제: | 3M9448 |
---|---|---|---|
색: | 노란 검은 하얀 Pantone/ RAL 색 | 특징: | 소광면, 은 회로 케이블 |
연결기: | 2.54 밀리미터 피치, 플라스틱 하우징 연결기 | 키: | 편편한 키 부정 메탈 돔, |
이끌립니다: | 부정 LED, 부정 LGF 영화 | 기간: | 투명한 LCD 창, 어떤 펀치구멍 |
하이 라이트: | 광택면 멤브레인 스위치 키패드,2.54 밀리미터는 PET 얇은막 스위치 패널을 던집니다,3M9448 얇은막 스위치 패널 |

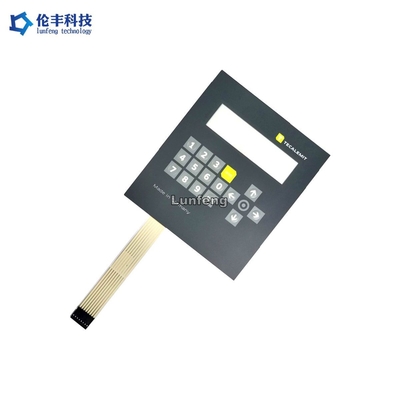

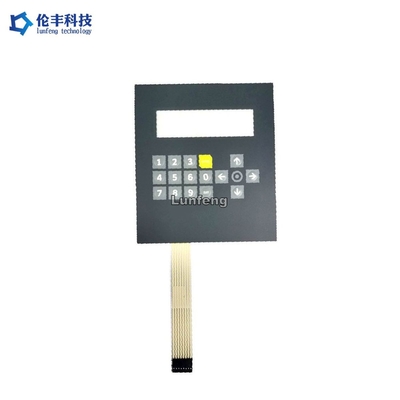

광택면 평막 스위치 키패드, 얇은막 스위치 패널
이른 비촉각 멤브레인 스위치의 핵심은 키 본체의 위치, 모양과 크기를 나타내기 위해 색깔을 사용했고 운영자가 비전에 의해 활동을 인지했습니다. 작전을 용이하게 하고 정확도를 향상시키기 위해, 패널은 나중에 높이는 버튼 프레임 또는 높이는 맹점으로 고안되었습니다. 최근 몇 년 동안, 많은 평평한 비촉각 멤브레인 스위치는 전기 용량 멤브레인 스위치로 바뀌었습니다.
멤브레인 스위치는 주요 성능, 표시 소자와 계기판을 통합하는 운영 체제입니다. 그것은 4개의 부분으로 구성됩니다 : 패널, 상위 회로, 분리막과 더 낮은 순회. 멤브레인 스위치가 눌러질 때, 상위 회로의 접촉은 아래쪽으로 변형되고, 더 낮은 회로 이 담긴 극판과 접촉합니다. 손가락이 공개된 후, 상위 회로의 접촉은 회복하고, 회로가 끊어지고, 회로가 신호를 일으킵니다. 멤브레인 스위치는 엄격한 구조, 아름다운 외양과 좋은 실링 성능을 가집니다.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
