소광면 방수막 스위치 키패드 그래픽 오버레이 패널

기본 정보
원래 장소: 센즈헨, 중국
브랜드 이름: Lunfeng
인증: ISO9001:2015
모델 번호: LFZDX002
최소 주문 수량: 1개 부분
가격: Negotiable
포장 세부 사항: 처음으로 폴리 백에 투입했고 그리고 나서 통 안으로 팩드. 고객들의 특수한 요구 사항에 따르면.
배달 시간: 7-25 협상되기 위해, 일로 일합니다
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 달 당 500000개 부분 / 부분
상품 이름: 센즈헨 방수막 스위치 멤브레인 키패드 그래픽 오버레이 패널 색: 검은 빨간 녹색인 Pantone/ RAL 색
재료: 소광면, 후방 접착제: 3M468,
특징: 메탈 돔, 소광면, 연결기: 2.54 밀리미터 연결기
키: 키를 엠보싱 처리함으로써 버튼을 마테 타입: 어떤 주도하지 않은 것
하이 라이트:

키패드 방수막 스위치

,

광택이 없는 방수막 스위치

,

그래픽 오버레이 메탈 돔 멤브레인 스위치

센즈헨 방수막 스위치 멤브레인 키패드 그래픽 오버레이 패널






산업 설비를 위한 멤브레인 스위치
멤브레인 스위치는 회로를 개폐하기 위해 압력을 이용하는 인쇄된 전자 회로입니다. 얇은막 스위치 회로는 매우 흔히 도전성 잉크를 사용하여 출력된 스크린이며, 그것이 일반적으로 실버와 / 또는 탄소와 / 또는 흑연으로 만들어집니다.



멤브레인 스위치의 눈에 보이는 최상위 계층은 오버레이 바로 밑의 인쇄 배선으로, 그래픽 오버레이입니다. 회로는 또한 폴리에스테르 (은 플렉스), 폴리미드 (구리 플렉스)과 같은 다른 층과 리지드 피씨비 레이어를 통합시킬 수 있습니다. 스위치의 활성화는 인쇄된 쇼팅 패드 또는 메탈 돔이 회로를 닫으면서, 그러므로 하부 회로층과 접촉할 때 발생합니다.




우리의 장점 :

우리는 멤브레인 스위치와 관련 상품에서 집중합니다.
강한 R&D 능력
품질에서 안정적입니다
경쟁력있는 가격
샘플과 대량 생산을 위한 짧은 리드 시간
이용 가능한 전체 솔루션 디자인

애플리케이션 :

* 가전 제품류와 장치
* 사이퍼 코드와 보안 시스템
* 다양한 산업 제어 키패드 제어판
* 가전제품과 3C 품목
* 치료법 의료용 시스템과 기기
* 다양하 자동 기계 제어 키패드
* 통신 장비
* 의학 장비
* 산업 설비
* 자가용 설비
* 원격 조종 제어장치
* 제어 시스템






항목 은 인쇄 회로 기판 구리 에칭된 FPC 회로
재료 PET (폴리에스테르) 구리
관리인 인쇄된 은 구리
접촉 핑거 은과 탄소 금은 도금처리했습니다
접촉식 버턴 패드 금은 도금처리했습니다
삶 & 신뢰성 일반 상품
안정성 일반 상품
저항 로우 매우 낮습니다
비용 로우 높은 것
생산 소요 시간 2-3 일 7-10 일
피치 (제안되지 않는) 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터








1. 전기적 성질

멤브레인 스위치

전자적 레벨 :

35V(DC), 100mA,1W

콘택 저항 :

10Ω~500 Ω

절연 저항 :

100MΩ/100V

유전체 전압저항 :

250VRms (50~60Hz 1 분)

채터시간 :

≤ 5 부인

사용 시간 :

평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000

접어서 첨부되세요 :

R>1,180





2. 역학적 성질



동작힘 :

평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz)

스위치 타격 :

평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm





3. 환경적이고 저장 조건



작동 온도 :

-40' C ~ +80' C

저장 온도 :

-40' C ~ +80' C

습도 :

40' C, 90%~95%, 240 시간




FAQ :



Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.

Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.

Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.

Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.

Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.

Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.

Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...

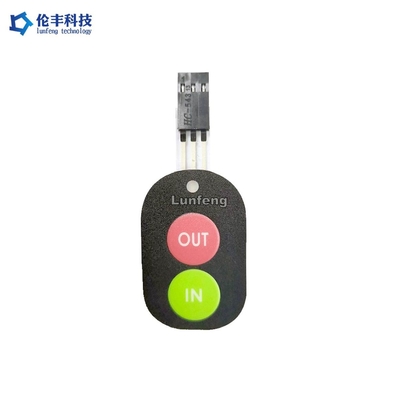

소광면 방수막 스위치 키패드 그래픽 오버레이 패널 0

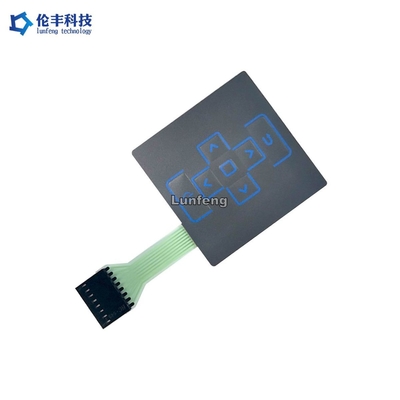

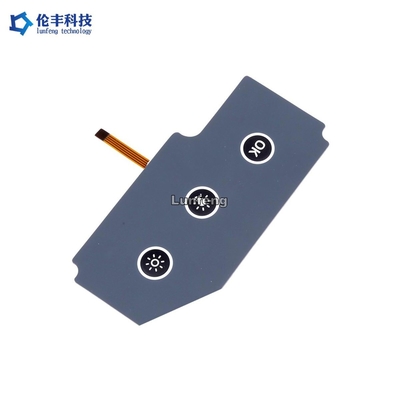

소광면 방수막 스위치 키패드 그래픽 오버레이 패널 1소광면 방수막 스위치 키패드 그래픽 오버레이 패널 2


소광면 방수막 스위치 키패드 그래픽 오버레이 패널 3
