상품 이름: | 고성능 방수 모델 멤브레인 스위치 | 색: | 푸른 회색빛인 Pantone/ RAL 색 |
---|---|---|---|
재료: | PET, 폴리에스테르 | 후방 접착제: | 3M9448 |
특징: | 메탈 돔, 소광면, 은 회로 | 연결기: | 2.54 밀리미터 검정색 커넥터 |
키: | 키를 엠보싱 처리함으로써 버튼을 마테 | 타입: | 어떤 주도하지 않은 것, 어떤 윈도우 |
멤브레인 스위치: | 방수막 스위치 | ||
하이 라이트: | 35V 맞춘 멤브레인 스위치,폴리에스테르 맞춘 멤브레인 스위치,2.54 밀리미터 메탈 돔 멤브레인 스위치 |

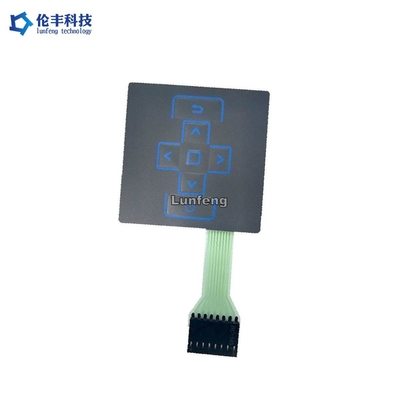

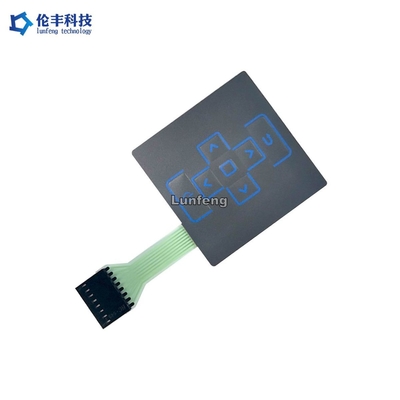

고성능 방수 모델 멤브레인 스위치
맞춘 멤브레인 스위치
멤브레인 스위치는 회로를 개폐하기 위해 압력을 이용하는 인쇄된 전자 회로입니다. 그것은 보통 부식에 의해 악화를 막기 위해 은과 전도성 있는 흑연층을 포함하는 도전성 잉크와 PET에 인쇄됩니다.
눈에 보이는 최상위 계층은 그래픽 오버레이이고 인쇄 회로 기판이 아래에 또 다른 레이어에 있습니다.
이러한 스위치는 사용자들부터 전자 장치까지 사령부를 통과하기 위해 장비에 사용됩니다. 당신의 컴퓨터 키보드 또는 전자 레인지는 아마 그것의 작전을 제어하기 위한 멤브레인 스위치를 가지고 있을 것입니다..
멤브레인 스위치의 주요 장점은 세정과 스테리리사션의 용이성 (특히 건강 적용에서), 밖에 때와 수분과 그들의 저자세를 밀봉하기 위한 능력입니다.
우리의 장점 :
우리는 멤브레인 스위치와 관련 상품에서 집중합니다.
강한 R&D 능력
품질에서 안정적입니다
경쟁력있는 가격
샘플과 대량 생산을 위한 짧은 리드 시간
이용 가능한 전체 솔루션 디자인
애플리케이션 :
* 가전 제품류와 장치
* 사이퍼 코드와 보안 시스템
* 다양한 산업 제어 키패드 제어판
* 가전제품과 3C 품목
* 치료법 의료용 시스템과 기기
* 다양하 자동 기계 제어 키패드
* 통신 장비
* 의학 장비
* 산업 설비
* 자가용 설비
* 원격 조종 제어장치
* 제어 시스템
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 | (제안되지 않는) 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터 | 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터 |
1. 전기적 성질 |
멤브레인 스위치 |
||
전자적 레벨 : |
35V(DC), 100mA,1W |
||
콘택 저항 : |
10Ω~500 Ω |
||
절연 저항 : |
100MΩ/100V |
||
유전체 전압저항 : |
250VRms (50~60Hz 1 분) |
||
채터시간 : |
≤ 5 부인 |
||
사용 시간 : |
평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 |
||
접어서 첨부되세요 : |
R>1,180 |
||
|
|
||
2. 역학적 성질 |
|
||
동작힘 : |
평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) |
||
스위치 타격 : |
평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm |
||
|
|
||
3. 환경적이고 저장 조건 |
|
||
작동 온도 : |
-40' C ~ +80' C |
||
저장 온도 : |
-40' C ~ +80' C |
||
습도 : |
40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
