상품명: | 금속 돔과 LCD 창이 있는 멤브레인 스위치 오버레이 | 에 사용: | 다양한 산업 제어 키패드 패널 |
---|---|---|---|
색상: | Pantone/RAL 색상, 빨강, 녹색, 노랑, 검정 | 재료: | 애완 동물 PC PVC |
후면 접착제: | 3m467/ 468/ 9080A | 특징: | 금속 돔, LCD 창 |
이름: | 멤브레인 스위치 그래픽 오버레이 | 인증: | RoHS |
오버레이 색상: | Pantone 또는 RAL 색상 번호 | ||
하이 라이트: | 3m9080A 멤브레인 스위치 그래픽 오버레이,LCD 창 멤브레인 스위치 그래픽 오버레이,PC PVC 멤브레인 오버레이 |

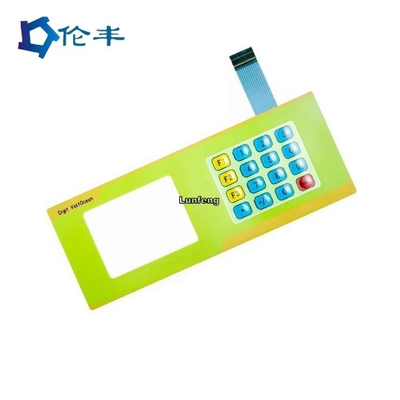

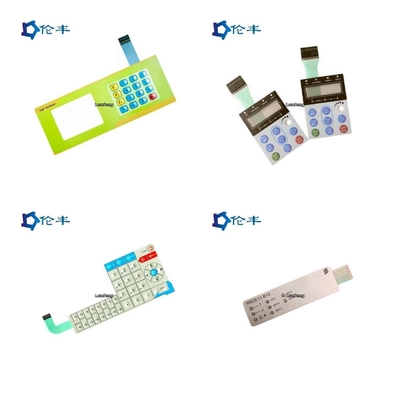

3M467 촉각 돔 버튼이 있는 멤브레인 스위치 오버레이
Membrane Switch Overlay는 주요 기능, 표시 요소 및 계기판을 통합한 운영 체제입니다.패널, 상부 회로, 절연층 및 하부 회로의 네 부분으로 구성됩니다.멤브레인 스위치를 누르면 상부 회로의 접점이 아래쪽으로 변형되고 하부 회로의 플레이트 접점이 전도성입니다.손가락을 놓으면 상위 회로의 접점이 다시 튀어오르고 회로가 분리되고 루프가 신호를 트리거합니다.멤브레인 스위치는 엄격한 구조, 우수한 외관 및 밀봉 성능을 가지고 있습니다.그것은 방수 및 긴 수명의 특성을 가지고 있습니다.전자 통신, 전자 측정 기기, 산업 제어, 의료 장비, 자동차 산업, 지능형 장난감, 가전 제품 및 기타 분야에서 널리 사용됩니다.
재료:
모재 PET / PC
표면 광택/무광 마감
온도 저항 -30ºC-120ºC
두께 막: 0.05-0.25mm
플레이트: 0.25-2.0mm
특성 고온 저항,
내마모성,
높은 안정성
회로층 은 페이스트
카본 페이스트
스마트 홈 공장 계량 장치 고무 패널 오버레이 실리콘 키패드 멤브레인 스위치
유형
평면 비촉각 유형
고막 촉각 유형
금속 탄성 유형
LED 백라이트 유형
우리의 이점:
우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능
신청:
* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
* 다양한 자동 기계 제어 키패드
* 통신장비
* 의료 장비
* 산업용 장비
* 가정용품
* 조종기
* 제어 시스템
아이템 | 은 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스터) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드 타임 | 2-3일 | 7-10일 |
정점 | 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 |
멤브레인 스위치 |
||
전기 수준: |
35V(DC), 100mA, 1W |
||
접촉 저항: |
10Ω~500Ω |
||
절연 저항: |
100MΩ/100V |
||
유전체 전압 저항: |
250VRms(50~60Hz 1분) |
||
수다 시간: |
≤ 5ms |
||
수명: |
평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 |
||
꼬리 접기: |
R>1,180 |
||
|
|
||
2. 기계적 성질 |
|
||
작동력: |
평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz) |
||
스위치 스트로크: |
편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm |
||
|
|
||
3. 환경 및 보관 조건 |
|
||
작동 온도: |
-40°C ~ +80°C |
||
보관 온도: |
-40°C ~ +80°C |
||
습기: |
40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 멤브레인 스위치/그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
