색: | 검, 하얗, 빨갛, 푸르, 오렌지색이, 녹색인 Pantone/ RAL 색 | 재료: | PET, 폴리에스테르(PET), 0.15 밀리미터 매트 PET |
---|---|---|---|
후방 접착제: | 3M468 | 특징: | 소광면, 은 회로 |
연결기: | 2.54 밀리미터는 떨어집니다, ZIF가 끝납니다 | 키: | 엠보싱된 키 메탈 돔, |
이끌립니다: | LED로, | 기간: | 투명한 검은 LCD 창, 부정 펀치구멍 |
하이 라이트: | 3M468 점착성 멤브레인 스위치 오버레이,블랙 윈도우 멤브레인 스위치 오버레이,광택이 없는 PET 멤브레인 스위치 키패드 |

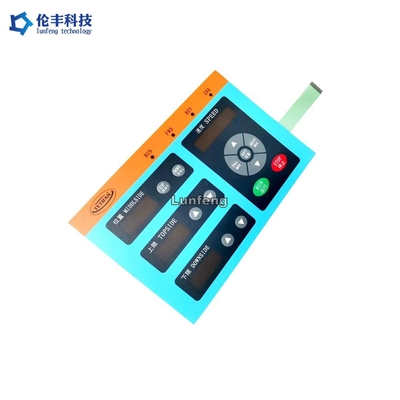

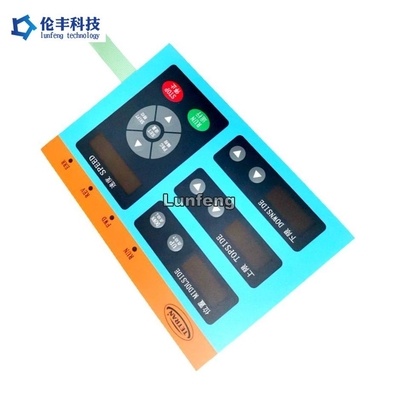

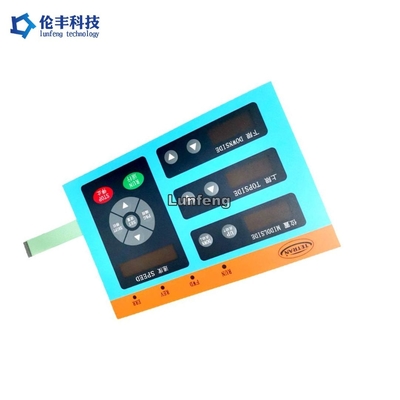

낮게 모큐 레드스 멤브레인 스위치 오버레이 투명한 블랙 윈도우
계획된 멤브레인 스위치는 여러 측면을 필요로 합니다, 하나가 멤브레인 스위치를 설계하기 위한 또한 필요인 제품 환경 보호의 관점에서 재료 중에서 목표로 지정된 선정을 위해 필요 또는 패널의 패턴과 텍스트칼라의 구분과 환경에 쓸 재료 중에서 선정입니다. 멤브레인 스위치를 설계함에 있어, 디자이너들은 더 고려할 필요가 있고, 또한 만족스러운 제품을 설계하기 위해 기계적인 장비의 상태를 결합시킬 필요가 있습니다.
멤브레인 스위치 또는 평판 스위치는 인쇄된 폴리에스테르로 구성되거나 폴리카보네이트 오버레이가 순회를 개폐하기 위해 압력을 이용하여 인쇄 회로 기판을 고수했습니다.
운영이 장비 또는 계측기 또는 기계와 통신할 수 있게 하면서, 멤브레인 스위치는 사람과 기계 사이의 인터페이스입니다.
얇은막 스위치 회로는 매우 흔히 일반적으로 실버 또는 탄소로 만들어지는 도전성 잉크를 사용하여 출력된 스크린입니다. 멤브레인 스위치는 사용자 인터페이스 또는 인간 기계 인터페이스라는 것 간주된 기기의 범위의 일부입니다.
버튼 옵션 : + 메탈 돔을 엠보싱 처리하면서, 메탈 돔, 어떤 압인 없이, 그러나 메탈 돔, 어떤 압인과 어떤 메탈 돔 (평면 형상)로 엠보싱 처리하지 못하기
우리는 멤브레인 스위치 제조가 그래픽 오버레이, 얇은막 패널, 부드러운 순회, 실리콘 고무 키보드, LED, LGF 실리콘 고무 키패드에 관여했다는 것 입니다,. 모든 종류의 특화가 상의하게 되기 위해 환영합니다.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
