상품명: | 금속 돔 및 차폐 회로가 있는 멤브레인 스위치 오버레이 | 에 사용: | 가전 및 기기, 각종 산업용 제어 키패드 패널 |
---|---|---|---|
색상: | Pantone/RAL 색상, 빨강, 파랑, 노랑, 녹색 | 핵심 자료: | PET 매트 V200 |
후면 접착제: | 3M468 | 특징: | 금속 돔, 파란색 및 노란색 LED |
크기: | 사용자 정의 크기 | 인증: | RoHS |
유형: | 고객의 요구에 부응하는 촉각 멤브레인 키패드 | 두께: | 수락가능한 특별한 필요조건, 0.1-10mm |
하이 라이트: | 금속 돔 멤브레인 그래픽 오버레이,차폐 회로 멤브레인 그래픽 오버레이,PET 매트 전면 패널 오버레이 |

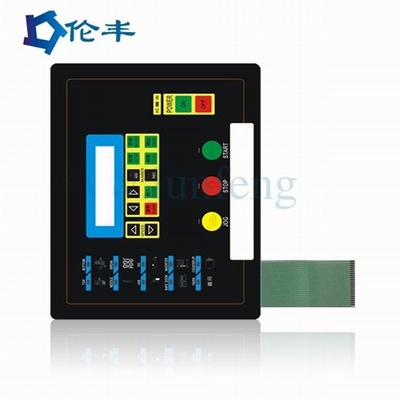

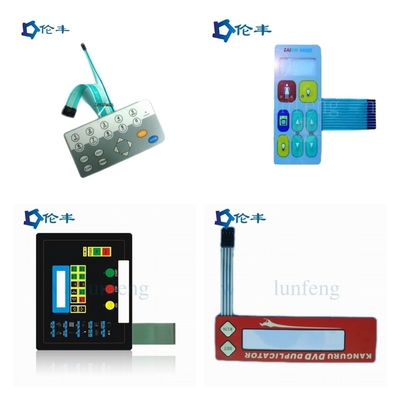

금속 돔 및 차폐 회로가 있는 멤브레인 스위치 오버레이
특징:
1. LED 창이 있는 멤브레인 키패드
2. 차폐 기능이 있는 멤브레인 키패드
3. LCD 창이 있는 멤브레인 키패드
4. 오버레이 재료: Autotype Polyester
5. 후면 접착제: 3M 467MP, 3M 468MP 등
6. 표준 공차: +/- 0.10인치.
7. 색상 일치: Pantone 및 RAL 색상 일치 시스템.
8. 테일, 핀 및 회로 레이아웃: 고객의 세부 요청에 따릅니다.
9. 단가: 협상 가능
10. 재질: 질감이 있는 PC, 무광택 마감 처리된 광택 PC, 자동 유형 PET 및 PVC
11. LED 창: 모든 색상의 투명 또는 반투명
12. 양각 키: 폴리 돔 및 림
13. 금속 돔: nicomatic 및 innovan의 브랜드, 니켈 및 금도금
14. 꼬리: 마일라 및 UV 포함
15. 커넥터: Nicomatic, fci, molex 및 zif
우리의 이점:
우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능
신청:
* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
다양한 자동 기계 제어 키패드
아이템 | 은 인쇄 회로 | 구리 에칭 FPC 회로 |
재료 | PET(폴리에스터) | 구리 |
지휘자 | 프린트 실버 | 구리 |
접촉 손가락 | 은과 탄소 | 금도금 |
접촉 버튼 패드 | 은 | 금도금 |
수명 및 신뢰성 | 정상 | 좋은 |
안정 | 정상 | 좋은 |
저항 | 낮은 | 매우 낮은 |
비용 | 낮은 | 높은 |
리드 타임 | 2-3일 | 7-10일 |
정점 | 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
1. 전기적 특성 | 멤브레인 스위치 | ||
전기 수준: | 35V(DC), 100mA, 1W | ||
접촉 저항: | 10Ω~500Ω | ||
절연 저항: | 100MΩ/100V | ||
유전체 전압 저항: | 250VRms(50~60Hz 1분) | ||
수다 시간: | ≤ 5ms | ||
수명: | 평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 | ||
꼬리 접기: | R>1,180 | ||
|
| ||
2. 기계적 성질 |
| ||
작동력: | 평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz) | ||
스위치 스트로크: | 편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm | ||
|
| ||
3. 환경 및 보관 조건 |
| ||
작동 온도: | -40°C ~ +80°C | ||
보관 온도: | -40°C ~ +80°C | ||
습기: | 40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며 다른 사람을 위해 멤브레인 스위치 / 그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
