| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | LFFPC02 |
| 최소 주문 수량: | 1 조각 |
| 가격: | Negotiable |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 영업일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |
| 상품 이름: | PET 멤브레인 스위치 FPC 회로 가요성 회로 | 계속 사용됩니다: | 산업 설비, 제어 시스템 |
|---|---|---|---|
| 컬러스: | 노랗, 푸르, 녹색이, 회색빛이, 검은 팬톤 RAL 색 | 재료: | 소광면 |
| 후방 접착제: | 3M468 3M 아드헤스베 | 특징: | 메탈 돔, 소광면, FPC 회로 |
| 연결기: | 1.0 밀리미터 암놈 커넥터 | 키: | 주요한 엠보싱 버튼 |
| 방식: | 매트릭스 키패드 | 멤브레인 스위치: | 촉각으로 알 수 있는 멤브레인 스위치 키패드 |
| 하이 라이트: | 3M adhesve PET 멤브레인 스위치,FPC 회로 PET 멤브레인 스위치,금속 돔 멤브레인 스위치 패널 |
||

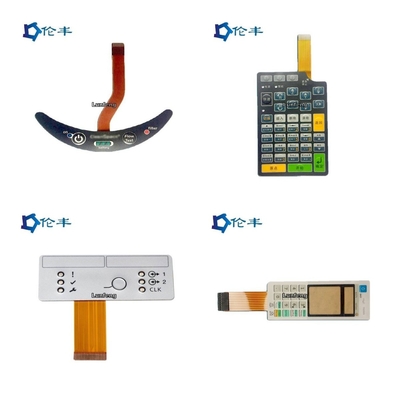

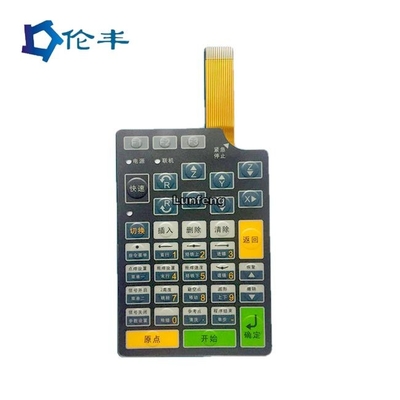

PET 멤브레인 스위치 FPC 회로 가요성 회로
회사가 HMI (인간 기계 인터페이스)을 포함하는 시장에 제품을 가져오는 과정을 시작할 때, 멤브레인 스위치는 가장 공통인 그들의 높은 신뢰도 때문에 선택된 기술 중 하나인, 상대적으로 저비용과 특화의 수준입니다.
멤브레인 스위치는 도처에 있고 단지 둘러보지만 얼마나 많은 사람들이 참으로 회로 설계에 유의합니까? 일반적으로, HMI 엔지니어들과 디자이너들은 오버레이와 팬톤 컬러와 배경 조명과 같이, 먼저 눈에 보이는 설계 요소에 초점을 맞춥니다. 다음이게, 초점은 보통 스위치 메커니즘과 키패드 재료와 감촉 반응과 같은 키패드 디자인에 있습니다. 불행하게도, 모두 또한 종종, 디자이너들과 엔지니어들은 충분한 관심을 가장 비판적인 멤브레인 스위치의 설계 특성 중 하나인, 오버레이 뒤에 있는 가요성 회로에게 제공하는데 실패합니다.
탄력적 회로 옵션
탄력적 회로 옵션은 은 이온 잉크를 회로 소자로 이용하는 폴리에스테르 (PET)와 구리를 도전 부재로 이용하는 유연한 PCB (FPC)를 포함합니다. 그들의 각각 가격과 신뢰성이 과감하게 다를 수 있을지라도 형식, 적당한과 기능은 매우 양쪽에 대해 유사합니다.
우리의 장점 :
우리는 멤브레인 스위치와 관련 상품에서 집중합니다.
강한 R&D 능력
품질에서 안정적입니다
경쟁력있는 가격
샘플과 대량 생산을 위한 짧은 리드 시간
이용 가능한 전체 솔루션 디자인
애플리케이션 :
* 가전 제품류와 장치
* 사이퍼 코드와 보안 시스템
* 다양한 산업 제어 키패드 제어판
* 가전제품과 3C 품목
* 치료법 의료용 시스템과 기기
* 다양하 자동 기계 제어 키패드
* 통신 장비
* 의학 장비
* 산업 설비
* 자가용 설비
* 원격 조종 제어장치
* 제어 시스템
| 항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
| 재료 | PET (폴리에스테르) | 구리 |
| 관리인 | 인쇄된 은 | 구리 |
| 접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
| 접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
| 삶 & 신뢰성 | 일반 | 상품 |
| 안정성 | 일반 | 상품 |
| 저항 | 로우 | 매우 낮습니다 |
| 비용 | 로우 | 높은 것 |
| 생산 소요 시간 | 2-3 일 | 7-10 일 |
| 피치 | (제안되지 않는) 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터 | 0.5 밀리미터, 1.0 밀리미터, 1.27 밀리미터, 2.54 밀리미터 |
|
1.전기적 성질 |
멤브레인 스위치 |
||
|
전자적 레벨 : |
35V(DC), 100mA,1W |
||
|
콘택 저항 : |
10Ω~500 Ω |
||
|
절연 저항 : |
100MΩ/100V |
||
|
유전체 전압저항 : |
250VRms (50~60Hz 1 분) |
||
|
채터시간 : |
≤ 5 부인 |
||
|
사용 시간 : |
평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 |
||
|
접어서 첨부되세요 : |
R>1,180 |
||
|
|
|
||
|
2.역학적 성질 |
|
||
|
동작힘 : |
평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) |
||
|
스위치 타격 : |
평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm |
||
|
|
|
||
|
3.환경적이고 저장 조건 |
|
||
|
작동 온도 : |
-40' Ｃ ~ +80' Ｃ |
||
|
저장 온도 : |
-40' Ｃ ~ +80' Ｃ |
||
|
습도 : |
40' Ｃ, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
