상품 이름: | 공장 주문 제작된 메탈 돔 멤브레인 스위치 스크린 인쇄 | 색: | 푸른 녹색인 하얀 검은 Pantone/ RAL 색 |
---|---|---|---|
재료: | PET, 폴리에스테르 (PET), 0.188 밀리미터 PET | 후방 접착제: | 3M468 |
특징: | 메탈 돔, 소광면, 은 회로 | 연결기: | 2.54mm 피치 블랙 커넥터 |
키: | 버튼을 엠보싱 처리한 엠보싱된 키 | 타입: | LCD 창, 어떤 펀치구멍으로, 부정 LED |
하이 라이트: | 2.54 밀리미터는 메탈 돔 멤브레인 스위치를 던집니다,은 회로 메탈 돔 멤브레인 스위치,3M468 후방 점착성 방수막 키패드 |

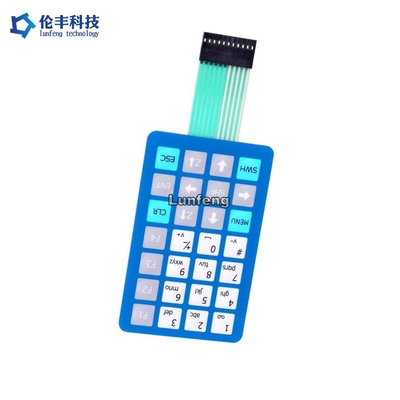

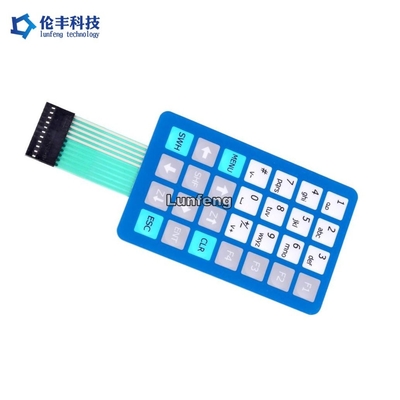

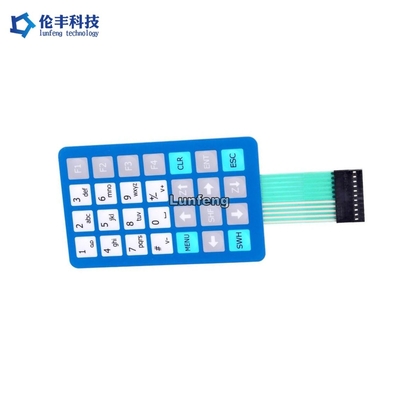

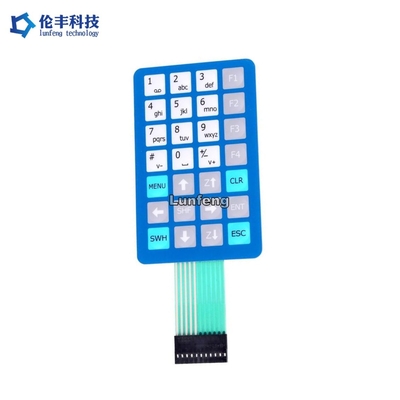

공장 주문 제작된 메탈 돔 멤브레인 스위치 스크린 인쇄
멤브레인 스위치가 무엇입니까 ?
멤브레인 스위치는 폴리에스테르 필름과 접착제의 일련의 가요성 층을 이용하여 제조되는 순간적 스위칭 장치입니다. 그래픽 오버레이로 불린 최고 레이어는 투명 폴리에스텔 또는 폴리카보네이트 막의 두번째 표면에 인쇄함으로써 제조됩니다. 멤브레인 스위치는 둥근 지붕 키 압인과 같은 다수 회로 막과 더 복잡한 그래픽 설계 기능으로 구성될 수 있습니다. 더 복잡한 설계는 더 자재가 적절한 건설과 믿을 수 있는 오퍼레이션을 위해 층을 이룰 것을 요구합니다. 택타일 돔 또는 그래픽 오버레이 또는 통합된 LED와 같은 부품과 결합되 또는 저항기가 그들의 제품을 위한 이상적 커스텀 사용자 인터페이스를 만들기 위해 사실상 디자이너에게 무한한 능력을 제공할 수 있는 때인 멤브레인 스위치.
애플리케이션 :
우리의 장점 :
항목 | 은 인쇄 회로 기판 | 구리 에칭된 FPC 회로 |
재료 | PET (폴리에스테르) | 구리 |
관리인 | 인쇄된 은 | 구리 |
접촉 핑거 | 은과 탄소 | 금은 도금처리했습니다 |
접촉식 버턴 패드 | 은 | 금은 도금처리했습니다 |
삶 & 신뢰성 | 일반 | 상품 |
안정성 | 일반 | 상품 |
저항 | 로우 | 매우 낮습니다 |
비용 | 로우 | 높은 것 |
생산 소요 시간 | 2-3 일 | 7-10 일 |
피치 |
(제안되지 않는) 0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
0.5 밀리미터, 1.0 mm,1.27mm, 2.54 밀리미터 |
1. 전기적 성질 | 멤브레인 스위치 | ||
전자적 레벨 : | 35V(DC), 100mA,1W | ||
콘택 저항 : | 10Ω~500 Ω | ||
절연 저항 : | 100MΩ/100V | ||
유전체 전압저항 : | 250VRms (50~60Hz 1 분) | ||
채터시간 : | ≤ 5 부인 | ||
사용 시간 : | 평면 형상 ≥ 5,000,000 ; 촉각으로 알 수 있는 타입 ≥ 1,000,000 | ||
접어서 첨부되세요 : | R>1,180 | ||
2. 역학적 성질 | |||
동작힘 : | 평면 형상 57~284g (2~10oz) ; 촉각으로 알 수 있는 타입 170~397g(6~14oz) | ||
스위치 타격 : | 평면 형상 0.1~0.5mm ; 촉각으로 알 수 있는 타입 0.6~1.5mm | ||
3. 환경적이고 저장 조건 | |||
작동 온도 : | -40' C ~ +80' C | ||
저장 온도 : | -40' C ~ +80' C | ||
습도 : | 40' C, 90%~95%, 240 시간 |
FAQ :
Q1 : 공장 또는 거래 기업입니까?
한 : 룬펑은 얇은막 switch/ 그래픽 오버레이 제조 / 공장입니다. 우리는 26년간 멤르바네 스위치에서 페셜아이즈.
Q2 : 내가 제조해서 그것을 당신에게 보내면 내 스위치 파일 안전입니까?
한 : 우리는 고객의 디자인 당국을 고려하고, 결코 없이 다른 사람을 위한 얇은막 switch/ 그래픽 오버레이를 제조하지 않을 것입니다
당신의 허가. NDA는 받아들일 수 있습니다.
Q3 : 파일 없이 얇은막 switch/ 그래픽 오버레이 샘플을 복사하시겠습니까?
한 : 예, 우리는 당신의 샘플에 따라 얇은막 switch/ 그래픽 오버레이에서 클로닝시킬 수 있습니다.
Q4 : 당신이 어떠한 지불을 받아들입니까 ?
한 : TT/ 웨스턴 유니온.
Q5 : 당신의 운송 방식이 무엇입니까 ?
한 : 1. 우리는 DHL, UPS, 페덱스, TNT, EMS에 의해 제품을 수송하기 위해 우리 자신의 발송자를 가지고 있습니다.
2. 만약 당신이 당신 자신의 발송자를 가지고 있다면, 우리가 그들과 협력할 수 있습니다.
Q6 : MOQ는 어떻습니까?
한 : 1 PC 그러나 정상적으로 멤르바네 스위치를 위한 5 PC 샘플, 얇은막 오버레이를 위한 10 PC.
Q7 : 당신의 주요 시장이 무엇입니까?
한 : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리얼리아, 싱가포르...
