| 원래 장소: | 중국 선전 |
|---|---|
| 브랜드 이름: | Lunfeng |
| 인증: | ISO9001:2015 |
| 모델 번호: | FPCMS-016 |
| 최소 주문 수량: | 1 조각 |
| 가격: | Negotiable |
| 포장 세부 사항: | <i>First put into a polybag, then paked into a carton.</i> <b>먼저 폴리백에 넣은 다음 카톤에 포장합니다.</b> <i>Accord |
| 배달 시간: | 7-25 영업일, 협상 예정 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500000 조각/조각 |
| 상품명: | 유연한 회로 및 커넥터가 있는 맞춤형 FPC 멤브레인 스위치 | 에 사용: | 산업 제어 |
|---|---|---|---|
| 색상: | Pantone 또는 RAL 색상, 빨간색, 흰색 | 핵심 자료: | PET EBG180 매트 |
| 후면 접착제: | 3M467 | 특징: | 금속 돔, 내장형 led |
| 회로: | 유연한 FPC | 주도 색상: | 맞춤형 흰색 |
| 하이 라이트: | FPC 멤브레인 키패드 커넥터,유연한 회로 멤브레인 키패드 커넥터,Pantone 키패드 돔 스위치 |
||

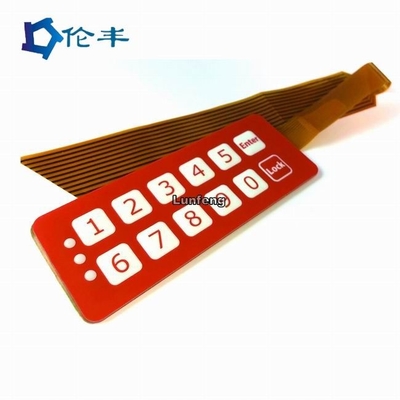

유연한 회로 및 커넥터가 있는 맞춤형 FPC 멤브레인 스위치
일반적으로 멤브레인 스위치에 많은 LED를 조립해야 하는 경우 FPC 회로를 사용하는 것이 좋습니다. 그러면 보다 안정적인 LED 납땜 품질을 얻을 수 있습니다.일반 응용 프로그램의 경우 PET 회로로 충분하므로 더 경제적입니다.또한 도체 피치가 0.5mm인 경우 인쇄도 가능하지만 여전히 FPC 회로를 사용하는 것이 좋습니다.그 때문에 0.5mm 피치는 너무 작아서 단락 문제가 발생하기 쉽습니다.
리지드 회로 멤브레인 스위치의 경우 회로는 리지드 인쇄 회로 기판입니다.경질 PCB의 재료는 일반적으로 FR4 및 구리입니다.이 유형의 멤브레인 스위치에 의해 커넥터는 일반적으로 SMD 커넥터입니다(때로는 커넥터를 통해 직선일 수도 있음).매우 뻣뻣한 기능이 필요한 일부 응용 프로그램의 경우 PCB 회로 멤브레인 스위치를 사용하십시오.
| 아이템 | 은 인쇄 회로 | 구리 에칭 FPC 회로 |
| 재료 | PET(폴리에스터) | 구리 |
| 지휘자 | 프린트 실버 | 구리 |
| 접촉 손가락 | 은과 탄소 | 금도금 |
| 접촉 버튼 패드 | 은 | 금도금 |
| 수명 및 신뢰성 | 정상 | 좋은 |
| 안정 | 정상 | 좋은 |
| 저항 | 낮은 | 매우 낮은 |
| 비용 | 낮은 | 높은 |
| 리드 타임 | 2-3일 | 7-10일 |
| 정점 | 0.5mm(권장되지 않음), 1.0mm, 1.27mm, 2.54mm | 0.5mm, 1.0mm, 1.27mm, 2.54mm |
우리의 이점:
우리는 멤브레인 스위치 및 관련 항목에 중점을 둡니다.
강력한 R&D 능력
품질이 안정적
경쟁력있는 가격
샘플 및 대량 생산을 위한 짧은 리드 타임
전체 솔루션 설계 가능
신청:
* 가전 제품 및 장치
* 암호 코드를 사용한 보안 보호 시스템
* 다양한 산업 제어 키패드 패널
* 가전 및 3C 품목
* 치료 의료 시스템 및 장치
다양한 자동 기계 제어 키패드
|
1. 전기적 특성 |
멤브레인 스위치 |
||
|
전기 수준: |
35V(DC), 100mA, 1W |
||
|
접촉 저항: |
10Ω~500Ω |
||
|
절연 저항: |
100MΩ/100V |
||
|
유전체 전압 저항: |
250VRms(50~60Hz 1분) |
||
|
수다 시간: |
≤ 5ms |
||
|
수명: |
평면형 ≥ 5,000,000;촉각 유형 ≥ 1,000,000 |
||
|
꼬리 접기: |
R>1,180 |
||
|
|
|
||
|
2. 기계적 성질 |
|
||
|
작동력: |
평면형 57~284g(2~10oz);촉감형 170~397g(6~14oz) |
||
|
스위치 스트로크: |
편평한 유형 0.1~0.5mm;촉각형 0.6~1.5mm |
||
|
|
|
||
|
3. 환경 및 보관 조건 |
|
||
|
작동 온도: |
-40°C ~ +80°C |
||
|
보관 온도: |
-40°C ~ +80°C |
||
|
습기: |
40°C, 90%~95%, 240시간 |
자주하는 질문:
Q1: 당신은 공장 또는 무역 회사입니까?
A : Lunfeng은 멤브레인 스위치/그래픽 오버레이 제조업체/공장입니다.우리는 26년 동안 memrbane 스위치를 전문화합니다.
Q2: 제조를 위해 보내면 내 스위치 파일이 안전한가요?
A : 우리는 고객의 디자인 권한을 존중하며, 다른 사람을 위해 멤브레인 스위치/그래픽 오버레이를 제조하지 않습니다.
당신의 허락.NDA는 허용됩니다.
Q3 : 멤브레인 스위치/그래픽 오버레이 샘플을 파일 없이 복사할 수 있습니까?
A : 예, 샘플에 따라 멤브레인 스위치/그래픽 오버레이를 복제할 수 있습니다.
Q4: 어떤 지불을 수락합니까?
A: TT/웨스턴 유니온.
Q5: 배송 방법은 무엇입니까?
A : 1. 우리는 DHL, UPS, FEDEX, TNT, EMS로 상품을 배송하는 자체 운송 업체가 있습니다.
2. 당신이 당신의 자신의 전달자가 있는 경우에, 우리는 그들과 협력해서 좋습니다.
Q6 : MOQ는 어떻습니까?
A: 1개, 그러나 일반적으로 멤브레인 스위치용 5개 샘플, 멤브레인 오버레이용 10개.
Q7: 당신의 주요 시장은 무엇입니까?
A : 유럽, 미국, 브라질, 러시아, 터키, 이란, 오스트리아, 싱가포르...
